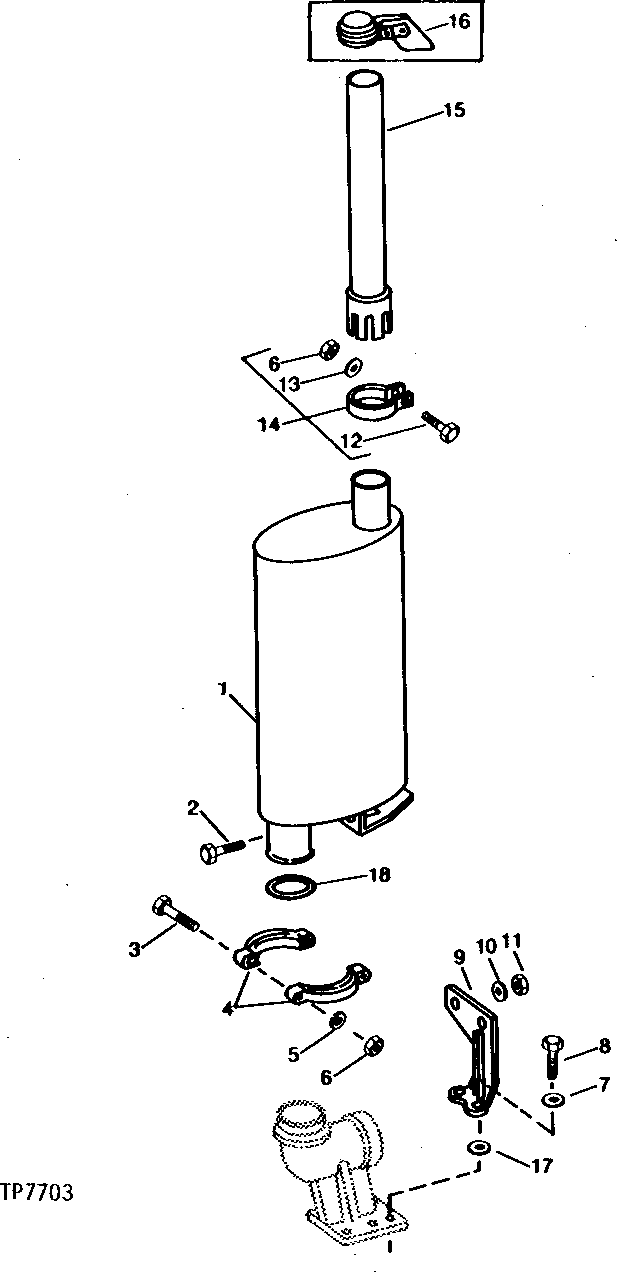

MUFFLER, MUFFLER COVER AND EXHAUST EXTENSION [02B24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT84707	1	MUFFLER	(SUB FOR AT46227 AND AT83761) (ALSO ORDER AT84708)
2	19H2898	2	Cap Screw	1/2" X 1-1/4"
3	19H2458	2	Cap Screw	3/8" X 3"
4	AT27164	2	CLAMP	-
5	24H1682	2	Washer	13/32" X 7/8" X 0.120"
6	14H812	2	NUT	3/8"
7	24H1305	2	Washer	13/32" X 13/16" X 0.065"
8	19H2633	2	Cap Screw	3/8" X 1-1/2"
9	AT84708	1	BRACKET	SUPPORT, (SUB FOR AT46226, AT53665 AND AT73441)
10	24H1625	2	Washer	17/32" X 1" X 0.120"
11	14H1040	1	Nut	1/2"
12	19H3065	1	Cap Screw	3/8" X 2"
13	12H304	1	Lock Washer	3/8"
14	AR21087	1	CLAMP	-
15	T47544	1	Exhaust Pipe	EXHAUST
16	AR21283	1	Exhaust Cap	(SUB FOR AT41127)
17	24H1307	1	Washer	13/32" X 1" X 1/16"
18	R42375	1	WASHER	-

MUFFLER, MUFFLER COVER AND EXHAUST EXTENSION [02B24]
