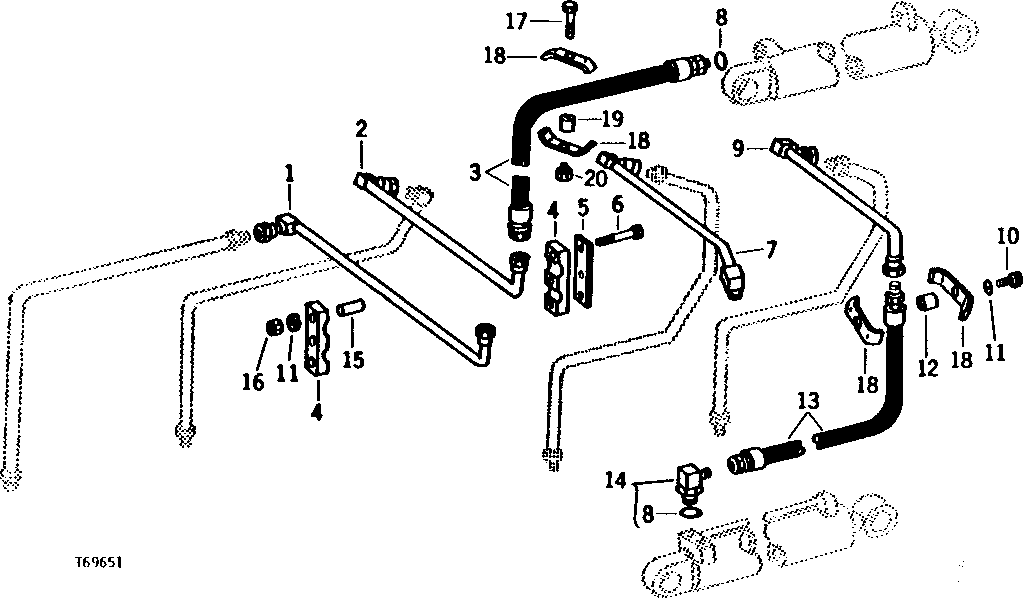

LOADER FRAME UPPER RIGHT-HAND HYDRAULICS (SERIAL NO. -325566) [03D25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT46737	1	LINE	EXTENSION, BUCKET DUMP
2	AT46742	1	LINE	EXTENSION, BUCKET ROLLBACK
3	AT62058	2	HYDRAULIC HOSE - FABRICATE	949 MM (1-5/16" X 37") (SUB FOR AT46739)
4	T48167	2	CLAMP	-
4	T61335	2	CLAMP	-
5	T120017	1	STRAP	(SUB FOR T48169)
6	19H2458	3	Cap Screw	3/8" X 3"
6	19H2128	2	CAP SCREW	3/8" X 3"
7	AT46733	1	LINE	EXTENSION, BOOM LOWER
8	R29936	4	O-Ring	-
9	AT46728	1	LINE	EXTENSION, BOOM RAISE
10	19H3065	1	Cap Screw	3/8" X 2"
11	12H304	4	Lock Washer	3/8"
11	12H304	3	Lock Washer	3/8"
12	28H2552	1	SPACER	PIPE, 1/2" X 1"
13	AT62059	2	HYDRAULIC HOSE - FABRICATE	914 MM (1-5/16" X 36") (SUB FOR AT46730)
14	X2503-16-16	2	ELBOW FITTING	(SUB FOR AU42832) 90°
15	T48168	3	BUSHING	-
16	14H812	3	NUT	3/8"
17	19H3132	1	Cap Screw	5/16" X 2-1/4"
18	T27020	4	CLAMP	-
19	28H2552	1	SPACER	PIPE, 1/2" X 1-1/4", (SUB FOR R26417, THIS APPLICATION)
20	T16464	1	Lock Nut	-

LOADER FRAME UPPER RIGHT-HAND HYDRAULICS (SERIAL NO. -325566) [03D25]
