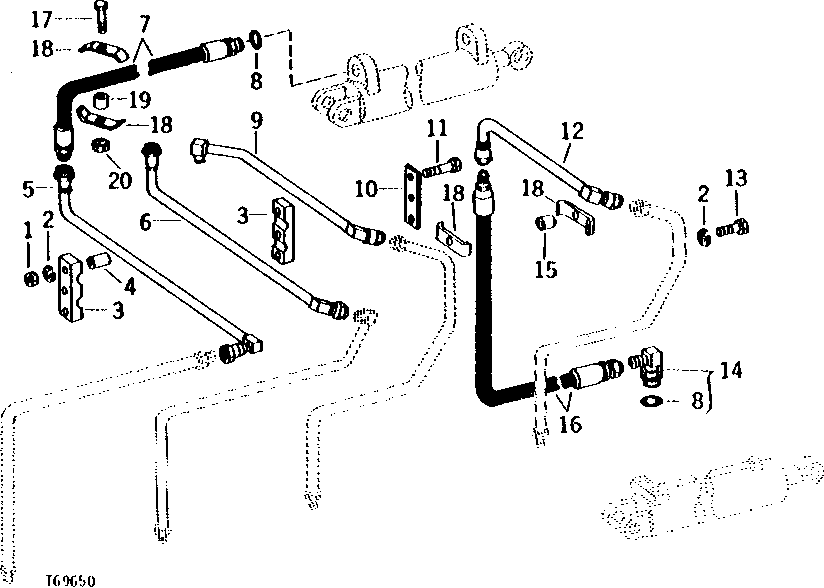

LOADER FRAME UPPER LEFT-HAND HYDRAULICS (SERIAL NO. -325566) [03E02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H812	3	NUT	3/8"
2	12H304	4	Lock Washer	3/8"
3	T48167	2	CLAMP	TUBE
4	T48168	3	BUSHING	-
5	AT46738	1	LINE	EXTENSION, BUCKET DUMP
6	AT46743	1	LINE	EXTENSION, BUCKET ROLLBACK
7	AT62058	2	HYDRAULIC HOSE - FABRICATE	949 MM (1-5/16" X 37") (SUB FOR AT46739)
8	R29936	4	O-Ring	-
9	AT46734	1	LINE	EXTENSION, BOOM LOWER
10	T120017	1	STRAP	(SUB FOR T48169)
11	19H2458	3	Cap Screw	3/8" X 3"
12	AT46729	1	LINE	EXTENSION, BOOM RAISE
13	19H3065	1	Cap Screw	3/8" X 2"
14	X2503-16-16	2	ELBOW FITTING	(SUB FOR AU42832) 90°
15	28H2552	1	SPACER	PIPE, 1/2" X 1-1/4"
16	AT62059	2	HYDRAULIC HOSE - FABRICATE	914 MM (1-5/16" X 36") (SUB FOR AT46730)
17	19H3132	1	Cap Screw	5/16" X 2-1/4"
18	T27020	4	CLAMP	-
19	28H2552	1	SPACER	PIPE, 1/2" X 1-1/4", (SUB FOR R26417, THIS APPLICATION)
20	T16464	1	Lock Nut	-

LOADER FRAME UPPER LEFT-HAND HYDRAULICS (SERIAL NO. -325566) [03E02]

Нет текстового описания
