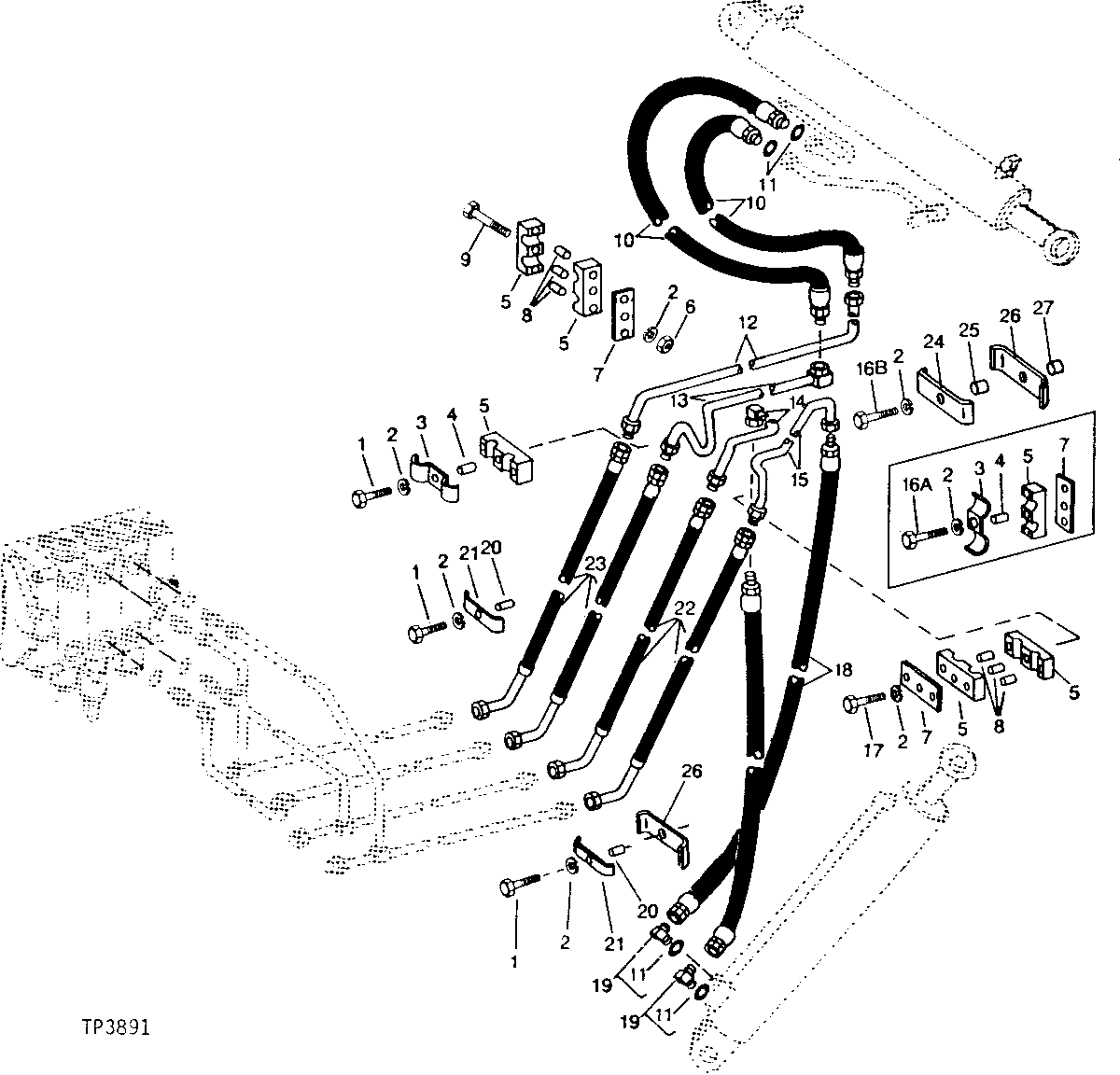

LEFT-HAND LOADER HYDRAULICS (SERIAL NO. 325567- ) [03E08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3217	3	Cap Screw	3/8" X 1-3/4"
2	12H304	8	Lock Washer	3/8"
3	U46219	2	Hose Clamp	-
3	U46219	1	Hose Clamp	-
4	T50392	2	BUSHING	-
4	T50392	1	BUSHING	-
5	T48167	6	CLAMP	-
5	T48167	5	CLAMP	-
6	14H812	3	NUT	3/8"
7	T48169	3	STRAP	-
7	T120017	2	STRAP	(SUB FOR T48169)
8	T48168	6	BUSHING	-
9	19H2458	3	Cap Screw	3/8" X 3"
10	AT62058	2	HYDRAULIC HOSE - FABRICATE	1-5/16" X 949 MM (37-1/4") X 1-5/16"
11	R29936	4	O-Ring	-
12	AT62076	1	TUBE	-
13	AT62073	1	TUBE	-
14	AT62072	1	LINE	-
15	AT62071	1	TUBE	-
15	AT66980	1	TUBE	-
17	19H2553	3	Cap Screw	3/8" X 2-5/8"
18	AT62059	2	HYDRAULIC HOSE - FABRICATE	1-5/16" X 914 MM (36") X 1-5/16"
19	X2503-16-16	2	ELBOW FITTING	(SUB FOR AU42832) 90°
20	28H2552	2	SPACER	PIPE, 1/2" X 1-1/4"
21	T27020	2	CLAMP	-
22	AT62060	2	HYDRAULIC HOSE - FABRICATE	1-5/16" X 775 MM (30-1/2") X 1-5/16"
23	AT62061	2	HYDRAULIC HOSE	1-5/16" X 813 MM (32") X 1-5/16"
23	AT66981	2	HYDRAULIC HOSE	1-5/16" X 813 MM (32") X 1-5/16"
24	T27022	1	Clamp	-
25	28H2547	1	Spacer	PIPE, 3/8" X 1"
26	T29853	2	CLAMP	-
27	28H2481	2	Spacer	PIPE, 3/8" X 1/2"
16A	19H3065	1	Cap Screw	3/8" X 2"
16B	19H2732	1	Cap Screw	3/8" X 2-3/4"
