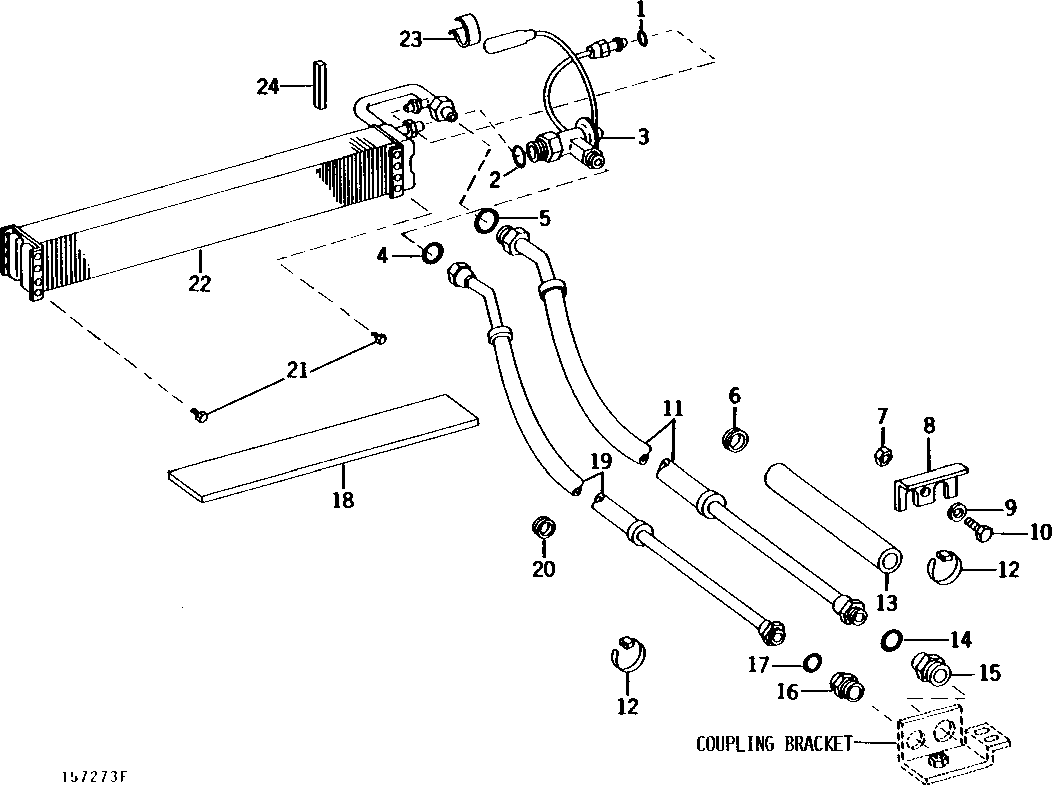

EVAPORATOR TO COUPLING BRACKET REFRIGERANT LINES (SERIAL NO. -307631) [02J07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R34812	1	O-Ring	-
2	P51212	1	O-Ring	-
3	AR58482	1	VALVE	EXPANSION
4	R10093	1	O-Ring	-
5	R33259	1	O-Ring	-
6	H36221	1	Grommet	(SUB FOR H23197, THIS APPLICATION)
7	14H812	1	NUT	3/8"
8	T51483	1	BRACKET	-
9	12H304	1	Lock Washer	3/8"
10	19H1648	1	Cap Screw	3/8" X 3/4"
11	AT49928	1	REFRIGERANT HOSE	REFRIGERANT
12	R44302	4	Tie Band	-
13	T51482	1	ISOLATOR	-
14	B15646	1	O-Ring	-
15	AR58147	1	Hydr. Quick Coupler Plug	-
16	AH21762	1	Hydr. Quick Coupler Plug	-
17	P50883	1	Ring	-
18	T57721	1	ISOLATOR	-
19	AT49946	1	LINE	REFRIGERANT
20	T51497	1	Grommet	-
21	37H49	6	Screw	DRIVE, N0. 10 X 1/2"
22	-	1	Part 22	( AT49927 USE IF AVAILABLE)
23	R66645	1	CLIP	(SUB FOR R50480)
24	-	1	Part 24	114 MM LONG (4-1/2") (MAKE FROM AT56771 BULK MATERIAL, CUT TO LENGTH)

EVAPORATOR TO COUPLING BRACKET REFRIGERANT LINES (SERIAL NO. -307631) [02J07]

Нет текстового описания
