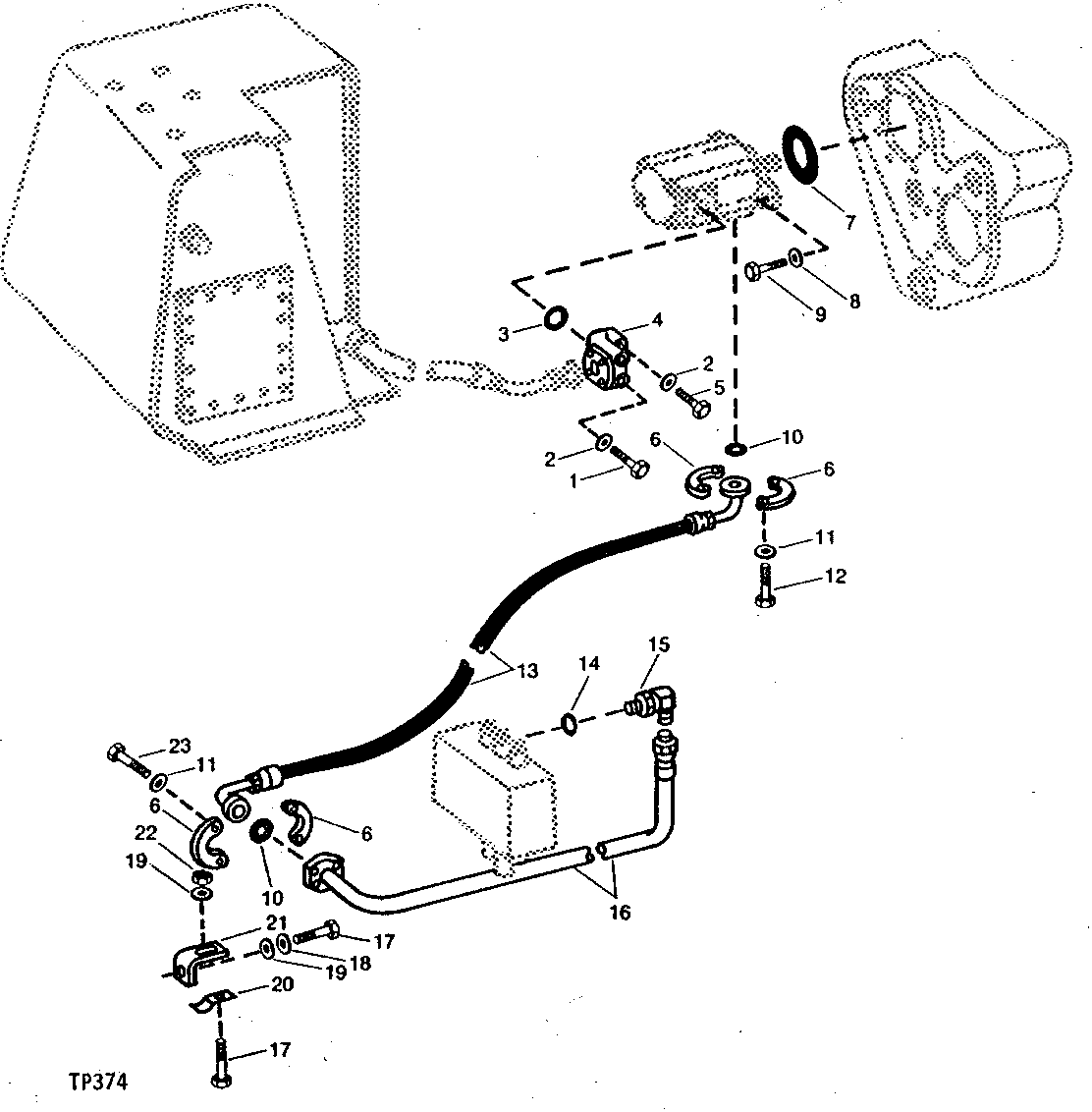

CONTROL VALVE TO PUMP HYDRAULICS (SERIAL NO. 325567- ) [03E10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3550	2	Cap Screw	1/2" X 4"
2	12H301	4	Lock Washer	1/2"
3	F1870R	1	O-Ring	(SUB FOR T72892)
4	T46577	1	FITTING	PUMP INLET
5	19H1820	2	Cap Screw	1/2" X 3"
6	R29867	4	Flange Fitting	-
7	T72896	1	O-RING	(SUB FOR T12275, THIS APPLICATION)
8	12H294	2	Lock Washer	5/8"
9	19H2008	2	Cap Screw	5/8" X 1-5/8"
10	U10289	2	O-Ring	(SUB FOR T72890)
11	12H293	8	Lock Washer	7/16"
12	19H2500	4	CAP SCREW	7/16" X 1-3/8"
13	AT62063	1	HYDRAULIC HOSE - FABRICATE	-
14	U13639	1	O-Ring	-
15	X20C5OX-S	1	Elbow Fitting	(SUB FOR AT35600) 90°
16	AT62075	1	TUBE	-
17	19H3239	2	Cap Screw	3/8" X 1-1/4"
18	12H304	1	Lock Washer	3/8"
19	24H1219	2	Washer	7/16" X 1" X 0.083"
20	T53699	1	CLAMP	-
21	T65521	1	ANGLE	-
22	T11234	1	Lock Nut	-
23	19H3205	4	Cap Screw	7/16" X 1-1/2"

CONTROL VALVE TO PUMP HYDRAULICS (SERIAL NO. 325567- ) [03E10]
