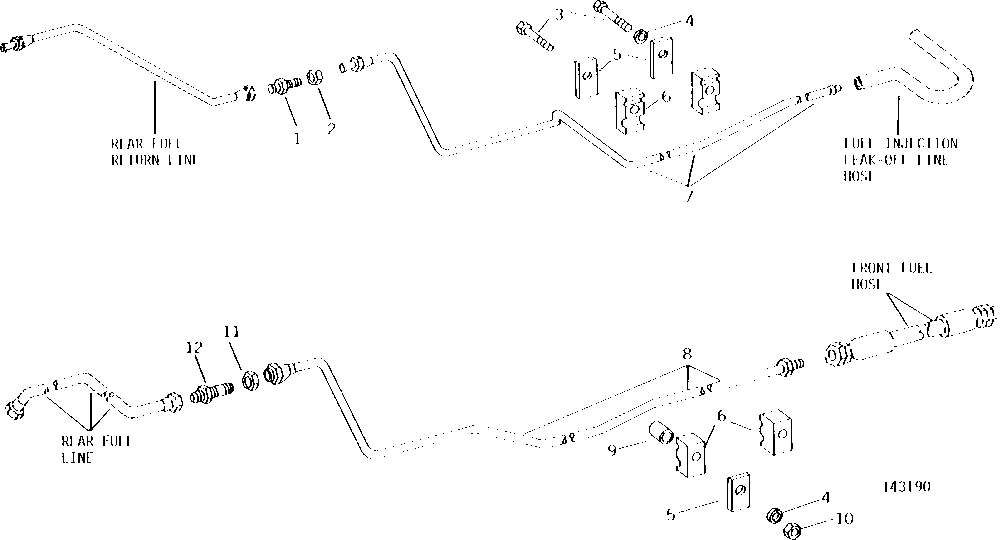

CENTER FUEL LINES (SERIAL NO. -313360) [02C04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H75416	1	Union Fitting	-
2	14H807	1	Nut	7/16"
3	19H1726	2	Cap Screw	3/8" X 2-1/4"
3	19H1912	1	Cap Screw	3/8" X 3-1/2", (FUEL LINE AND LEAK-OFF TUBE TO CLUTCH DISCONNECT BRACKET ON SPLITTER HOUSING)
4	12H304	2	Lock Washer	3/8"
5	T50390	3	STRAP	-
6	T43348	4	Clamp	(SUB FOR T50391)
7	AT50283	1	FUEL LINE	CENTER RETURN
8	AT49141	1	FUEL LINE	CENTER, (SUB AT60795 IF AVAILABLE)
9	28H2514	2	Bushing	1/2" X 3/4", (SUB FOR T50392)
10	14H812	1	NUT	3/8"
11	T12892	1	Nut	(SUB FOR R27448)
12	A27898	1	Union Fitting	(SUB FOR T51289 AND R35701)

CENTER FUEL LINES (SERIAL NO. -313360) [02C04]
