Открытый узел

REAR WINDOW

REAR WINDOW

REAR WINDOW

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

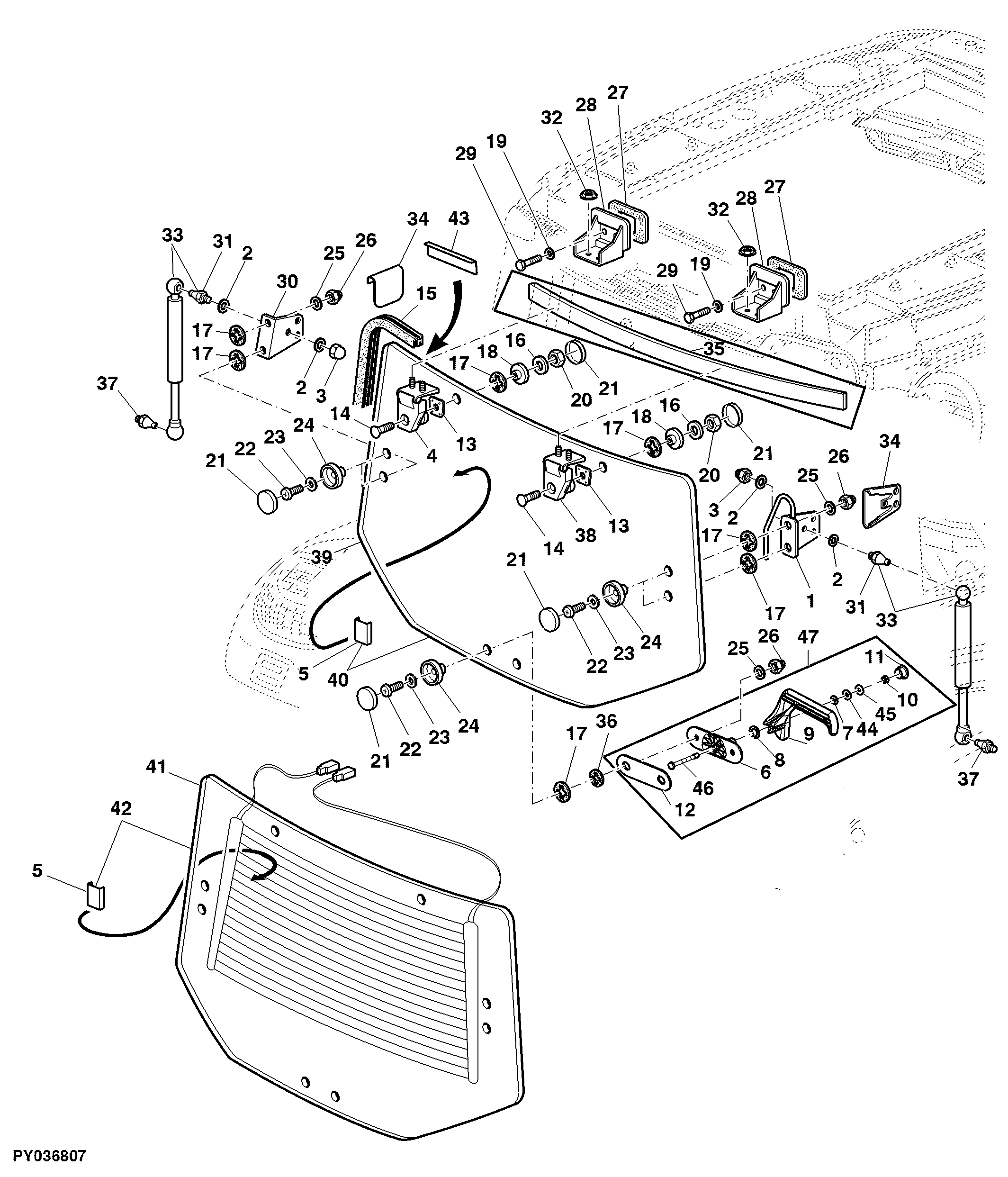

REAR WINDOW

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	NSEP (ORD AL71330)
2	24M7362	4	Washer	8.400 X 16 X 1.600 mm
3	14M7478	2	Lock Nut	M8
4	-	1	Part 4	LH NSEP (ORD AL71327)
5	L154798	4	Retainer	(WITH SUN-BLIND)
6	L206288	1	Fulcrum	SUB FOR AL173630 APPL
7	12M7160	1	Disk Spring	6.400 X 14 X 1.500 mm
8	L208751	1	Washer	-
9	L168271	1	Handle	(SUB FOR R133450)
10	14M7165	1	Lock Nut	M6
11	L156522	1	Plug	-
12	L209436	1	Sealing Washer	-
13	L111419	2	Gasket	-
14	03M7331	2	Bolt	M8 X 35
15	L203554	1	Weatherstrip	-
16	24M7202	2	Washer	31 X 56 X 4 mm
17	R225264	8	Washer	-
18	L78851	2	Bushing	-
19	24M7055	4	Washer	8.400 X 16 X 1.600 mm
20	14M7166	2	Lock Nut	M8
21	L78703	8	Cap	-
22	21M7310	6	Screw	M6 X 25
23	24M7309	6	Washer	6.600 X 22 X 2 mm
24	L78705	6	Bushing	-
25	24M7251	6	Washer	6.400 X 18 X 1.600 mm
26	14M7376	6	Lock Nut	M6
27	L78693	2	Pad	-
28	L75449	2	Channel	-
29	19M7139	4	Cap Screw	M8 X 20
30	-	1	Part 30	NSEP (ORD AL71329)
31	R237474	2	Ball Stud	(SUB FOR R97588)
32	14M7416	4	Flange Nut	M8
33	AL174357	2	Gas Operated Cylinder	(SUB FOR AL114803)
34	L111440	2	Cover	-
35	L112290	1	Weatherstrip	-
36	L110367	2	Washer	-
37	L113715	2	Ball Stud	-
38	-	1	Part 38	RH NSEP (ORD AL71328)
39	L202528	1	Window	ORDER L213351, (SUB FOR L171335)
39	L213351	1	Window	-
40	AL174553	1	Windowpane	(WITH SUN-BLIND) ORDER AL206827, (SUB FOR AL156653)
40	AL206827	1	Windowpane	(WITH SUN-BLIND)
41	AL203584	1	Windowpane	(WITH HEATED REAR WINDOW) (SUB FOR AL152337)
42	AL156654	1	Windowpane	(WITH SUN-BLIND) (WITH HEATED REAR WINDOW) ORDER AL206828
42	AL206828	1	Windowpane	(WITH SUN-BLIND) (WITH HEATED REAR WINDOW)
43	L116305	2	Label	-
44	L61335	1	Washer	6.250 X 16 X 1.500 mm (0.246" X 0.630" X 0.059")
45	Z26250	1	Washer	6.500 X 16 X 1.500 mm (0.256" X 0.630" X 0.059")
46	L208752	1	Screw	M6 X 50
47	AL206320	1	Handle	-
..	AL164267	1	Weatherstrip	LGTH= 20000MM (787-13/32"), KIT
