Открытый узел

HOOD SUPPORT

HOOD SUPPORT

HOOD SUPPORT

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

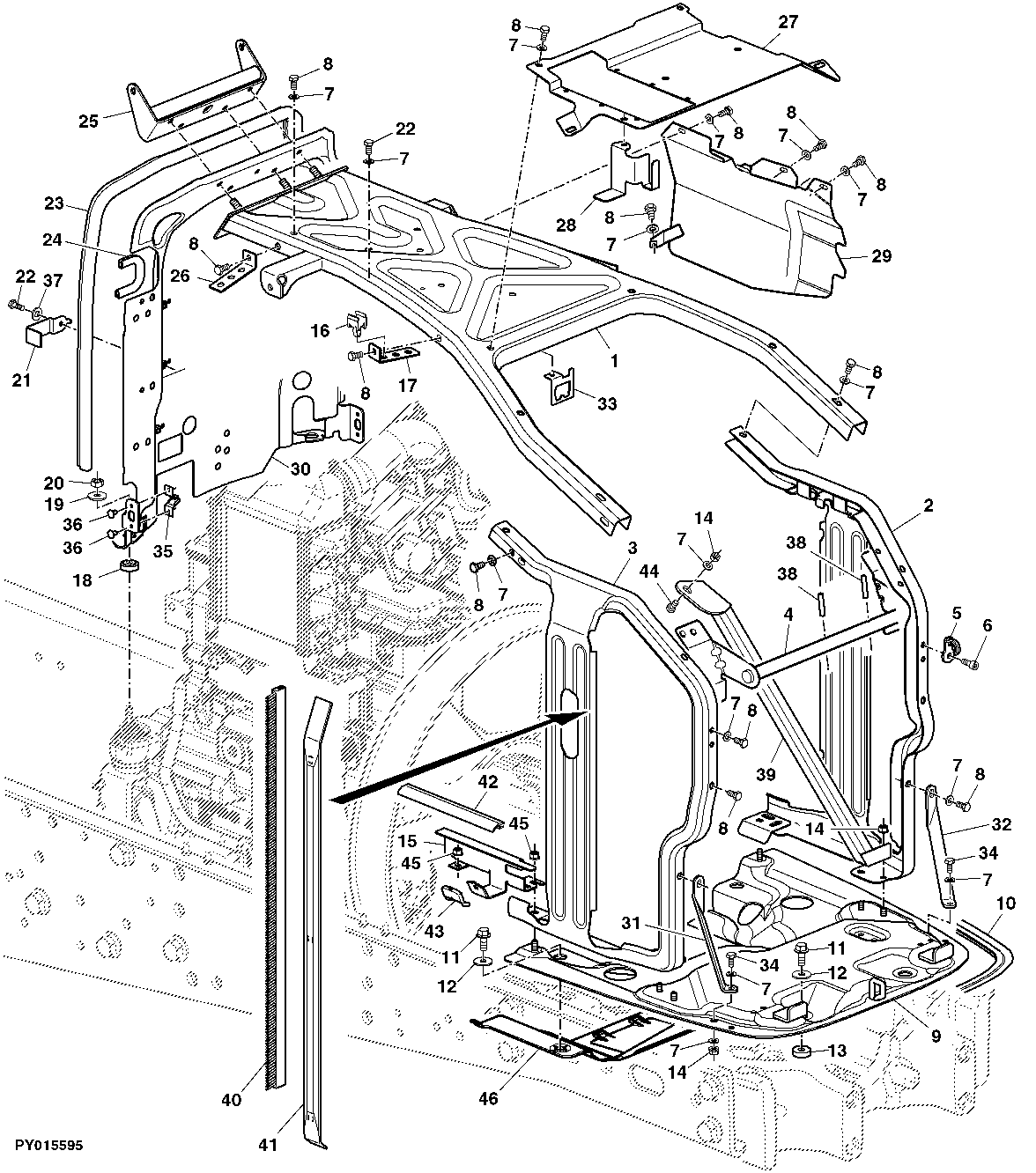

HOOD SUPPORT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL170703	1	Support	-
2	AL176739	1	Support	-
3	AL176740	1	Support	-
4	AL166422	1	Brace	INCL KEY 38
5	L173476	1	Hook	(SUB FOR L156567)
6	19M7660	1	Screw	M8 X 20
7	24M7055	1	Washer	8.400 X 16 X 1.600 mm
8	19M7162	1	Cap Screw	M8 X 16
9	AL176744	1	Plate	(ORD AL176746,(2) 99M7049) (SUB FOR AL171622)
9	AL176746	1	Plate	(FOR TRACTOR WITH FRONT PTO) (SUB FOR AL171624)
10	AL173281	2	Isolator	(SUB FOR AL165774)
11	19M7785	4	Screw	M10 X 25
12	24M7178	4	Washer	10.500 X 30 X 2.500 mm
13	L158390	4	Washer	-
14	14M7273	1	Nut	M8
15	L176148	1	Bracket	LH (SUB FOR L170096,L172702,L175578)
15	L176147	1	Bracket	RH (SUB FOR L170095,L172701,L175577)
16	L153768	8	Clip	-
17	L153842	1	Holder	-
18	L165817	2	Spacer	-
19	24M7178	2	Washer	10.500 X 30 X 2.500 mm
20	14M7140	2	Nut	M10
21	L169034	3	Bracket	-
22	19M7560	3	Cap Screw	M6 X 16
23	L167924	1	Isolator	-
24	L169870	1	Isolator	-
25	AL164643	1	Hinge	-
26	L159213	1	Angle	-
27	AL172329	1	Support	-
28	L168997	1	Support	-
29	AL179048	1	Heat Shield	(SUB FOR AL171186)
30	AL202135	1	Support	(SUB FOR AL171728,AL200589)
31	L169070	1	Support	-
32	L169069	1	Support	-
33	L171090	1	Bracket	-
34	19M8447	2	Screw	M10 X 35
35	L79226	2	Clip	-
36	16M7110	4	Rivet	5 mm
37	24M7054	3	Washer	6.400 X 12 X 1.600 mm
38	25M7041	2	Groove Pin	6 X 30 mm, NSEP, (ORD AL166422)
39	AL175863	1	Support	-
40	L170935	2	Isolator	-
41	L174142	2	Rail	-
42	L170097	2	Isolator	-
43	L55211	2	Guard	-
44	03M7183	1	Bolt	M8 X 16
45	14M7298	4	Flange Nut	M8
46	L201197	1	Cover	-
