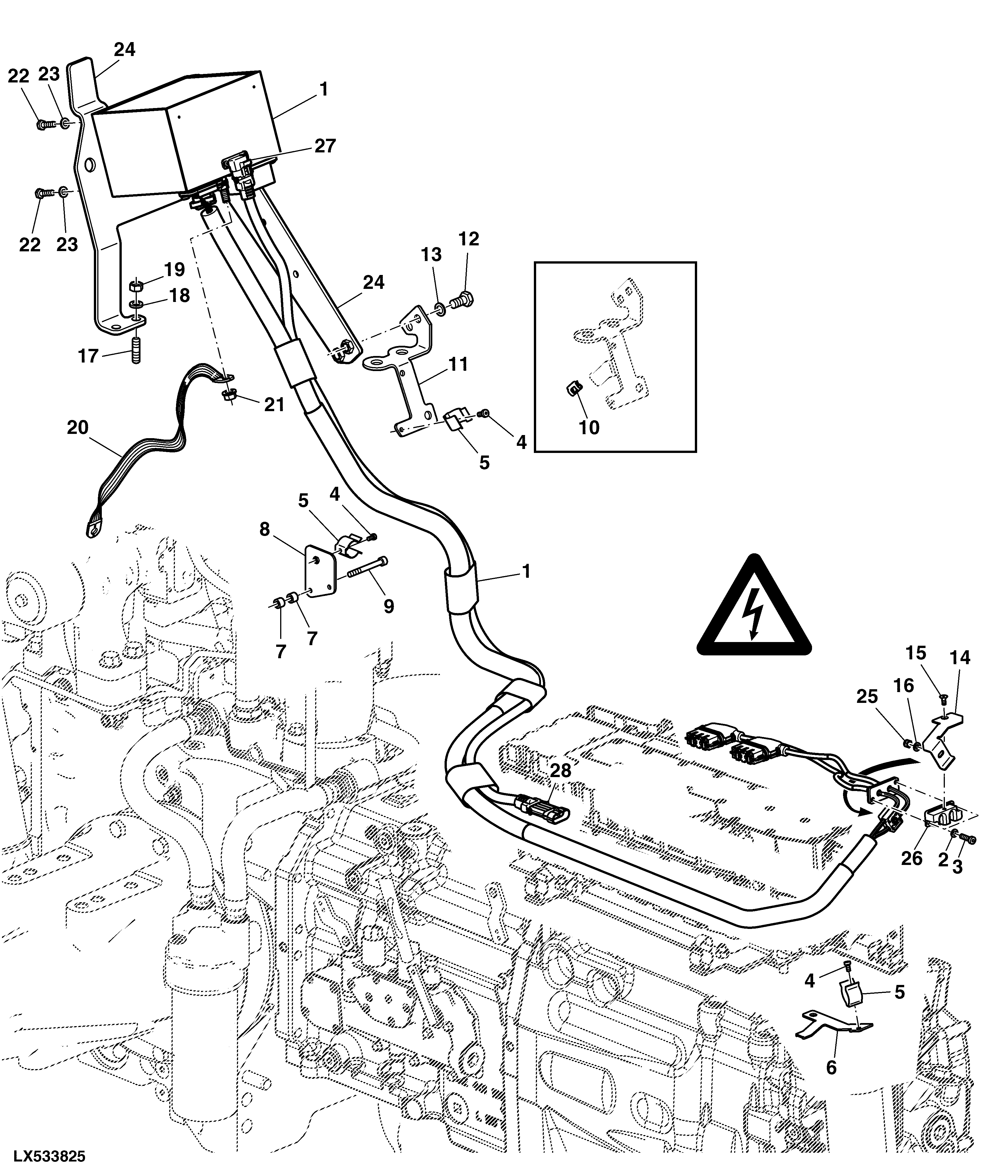

WIRING HARNESS FOR 230 V AND 400 V POWER OUTLET SOCKET

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL201438	1	Wiring Harness	-
1	AL182121	1	Wiring Harness	(CAUTION! COMPLY WITH THE SAFETY INSTRUCTIONS IN THE TECHNICAL MANUAL) W38/1 ORDER AL201438
2	24M7267	2	Washer	6.400 X 11 X 1.600 mm
3	19M8406	2	Screw	M6 X 20
4	19M8869	3	Screw	M4 X 8
5	L173843	3	Clip	-
6	AL180511	1	Retainer	ORDER AL202049
6	AL202049	1	Retainer	-
7	L171839	4	Sleeve	(WITHOUT AUTOTRAC)
8	AL180425	1	Retainer	-
9	19M8156	1	Screw	M6 X 55
10	L155583	2	Clamp	-
11	AL181938	1	Bracket	ORDER AL203573
11	AL202198	1	Bracket	(ORDER AL203573
11	AL203573	1	Bracket	-
12	19M7166	2	Cap Screw	M10 X 20
13	24M6504	2	Washer	10 X 16 X 1.500 mm
14	L202058	1	Bracket	ORDER L206331
14	L206331	1	Bracket	-
15	19M9264	1	Screw	M5 X 12
16	24M7244	1	Washer	6.400 X 12 X 1.600 mm
17	42M7122	2	Stud	-
18	24M7096	2	Washer	10.500 X 18 X 1.600 mm
19	14M7274	2	Nut	M10
20	AL181792	1	Ground Cable	-
21	14M7418	1	FLANGE NUT	M10
22	19M7077	4	Cap Screw	M6 X 20
23	24M7054	4	Washer	6.400 X 12 X 1.600 mm
24	AL181905	1	Bracket	-
25	14M7265	1	Lock Nut	M5
26	L202288	1	Mounting Parts	-
27	57M7364	1	Elec. Connector Housing	X924F-7
28	57M7244	1	Elec. Connector Housing	X929M

WIRING HARNESS FOR 230 V AND 400 V POWER OUTLET SOCKET
