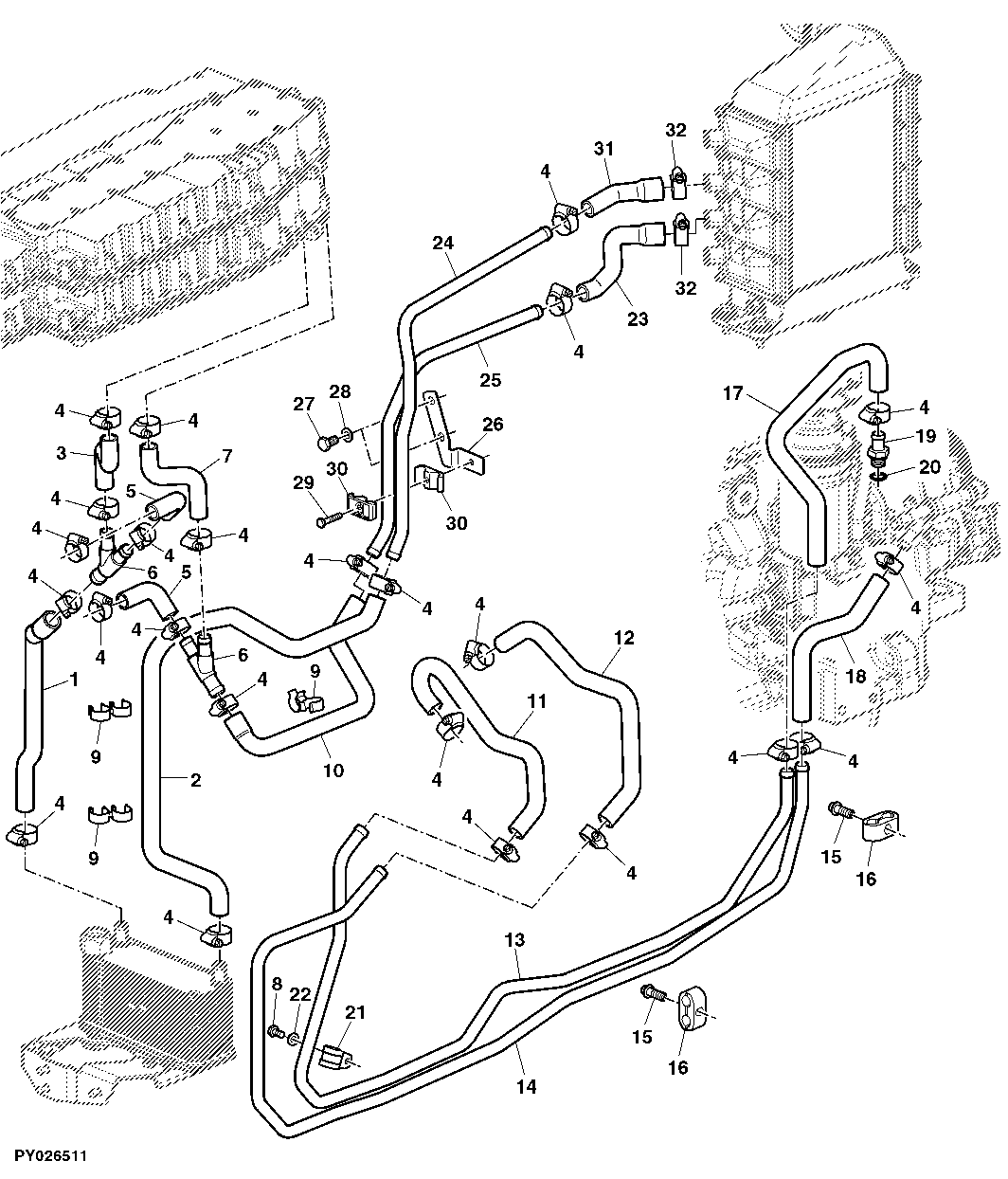

COOLANT LINES FOR OIL COOLER AND INTERCOOLER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L202351	1	Hose	(SUB FOR L173830)
2	L202348	1	Hose	(SUB FOR L169023)
3	L202352	1	Hose	(SUB FOR L173828)
4	AL212941	1	Clamp	SUB FOR AL64588 L204212
5	L202350	2	Hose	(SUB FOR L173825)
6	L173708	2	Tee Fitting	-
7	L202349	1	Hose	(SUB FOR L173828)
8	19M7162	1	Cap Screw	M8 X 16
9	AL157838	1	Clamp	-
10	L202353	1	Hose	(SUB FOR L173829)
11	L176440	1	Hose	-
12	L176402	1	Hose	-
13	L176346	1	Tube	-
14	L176344	1	Tube	-
15	L154980	3	Cap	-
16	AL156814	3	Clamp	-
17	L170211	1	Hose	-
18	L170210	1	Hose	-
19	L155376	1	Fitting	-
20	51M7043	1	O-Ring	15.300 X 2.200 mm
21	AL169295	2	Clamp	-
22	24M7055	1	Washer	8.400 X 16 X 1.600 mm
23	L168939	1	Radiator Hose	-
24	L173474	1	Tube	-
25	L168365	1	Tube	-
26	AL170846	1	Bracket	-
27	19M7557	2	Cap Screw	M10 X 16
28	24M7096	2	Washer	10.500 X 18 X 1.600 mm
29	19M7160	1	Cap Screw	M6 X 30
30	L110815	2	Clamp	-
31	L168940	1	Radiator Hose	-
32	L203690	2	Clamp	(SUB FOR AL64588)

COOLANT LINES FOR OIL COOLER AND INTERCOOLER
