Открытый узел

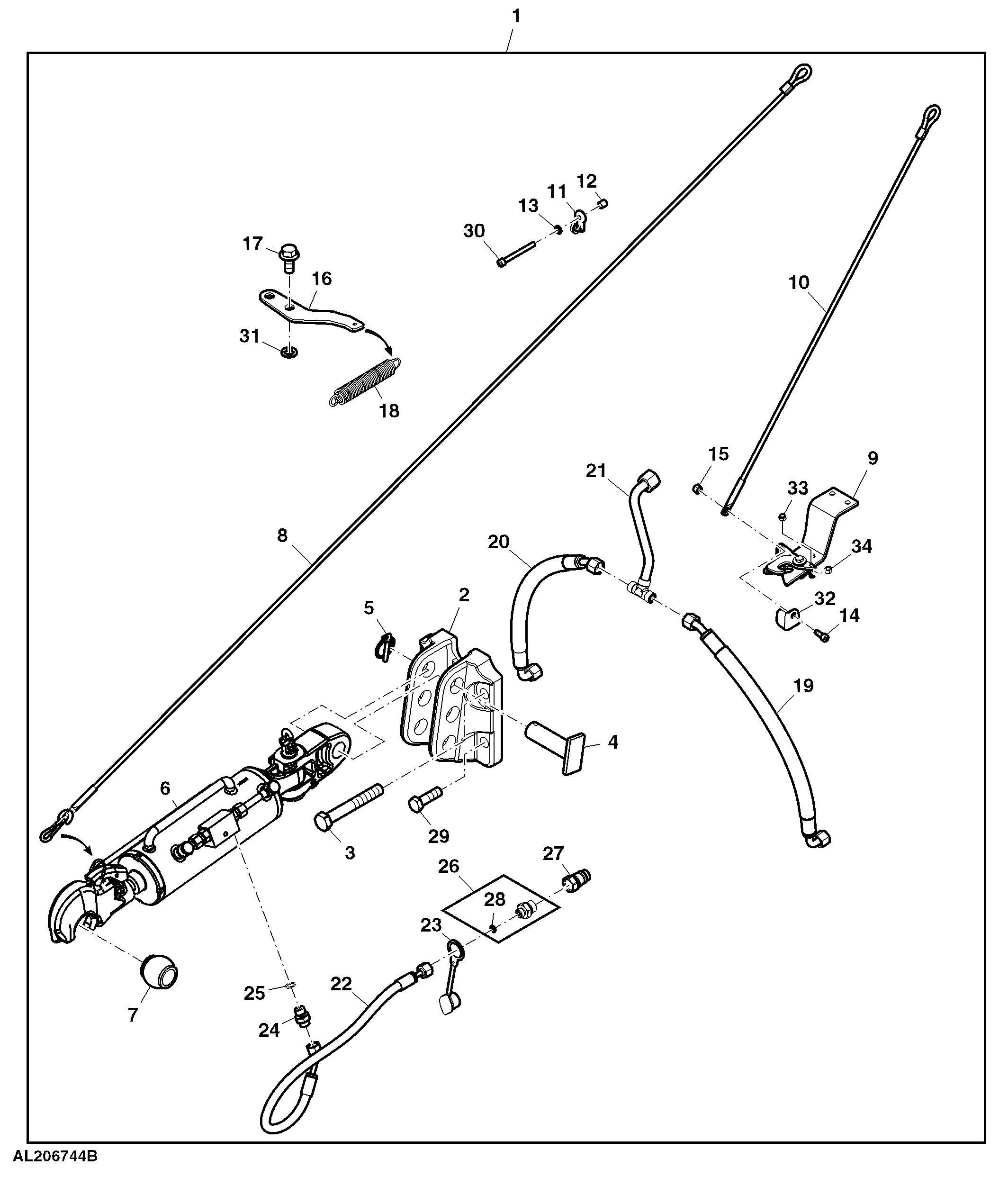

Center Link, Hydraulically Operated, Attachment

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL206744	1	Center Link	-
2	L206447	1	Bracket	-
3	19M7907	2	Screw	M20 X 140
4	L158184	1	Pin Fastener	-
5	AL14540	1	Quick Lock Pin	-
6	AL222896	1	Center Link	SUB FOR AL202051 APPL
7	L35439	1	Ball	-
8	AL206630	1	Rope	-
9	AL203846	1	Holder	-
10	AL206629	1	Rope	-
11	L173476	2	Hook	-
12	L151028	2	Bushing	-
13	24M7095	2	Washer	8.400 X 15 X 1.600 mm
14	19M7660	1	Screw	M8 X 20
15	14M7327	1	Lock Nut	M8
16	L204458	1	Sheet	-
17	19M7843	2	Screw	M16 X 35
18	L207802	1	Extension Spring	-
19	AL206679	1	Oil Line	-
20	AL206680	1	Oil Line	-
21	AL206684	1	Oil Line	-
22	AL176323	1	Hydraulic Hose	-
23	L31745	1	Dust Shield	-
24	38H5012	1	Adapter Fitting	-
25	51M7043	1	O-Ring	15.300 X 2.200 mm
26	61M5193	1	Adapter Fitting	-
27	AL81368	1	Hydr. Quick Coupler Plug	-
28	T77613	1	O-Ring	-
29	19M8102	2	Cap Screw	M20 X 65
30	19M7604	2	Screw	M8 X 80
31	24M7113	1	Washer	17 X 28 X 3 mm
32	L208621	1	Angle	-
33	14M7265	2	Lock Nut	M5
34	14M7028	2	Nut	M5

Center Link, Hydraulically Operated, Attachment
