Открытый узел

STEERING CYLINDER MOUNTING

STEERING CYLINDER MOUNTING

STEERING CYLINDER MOUNTING

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

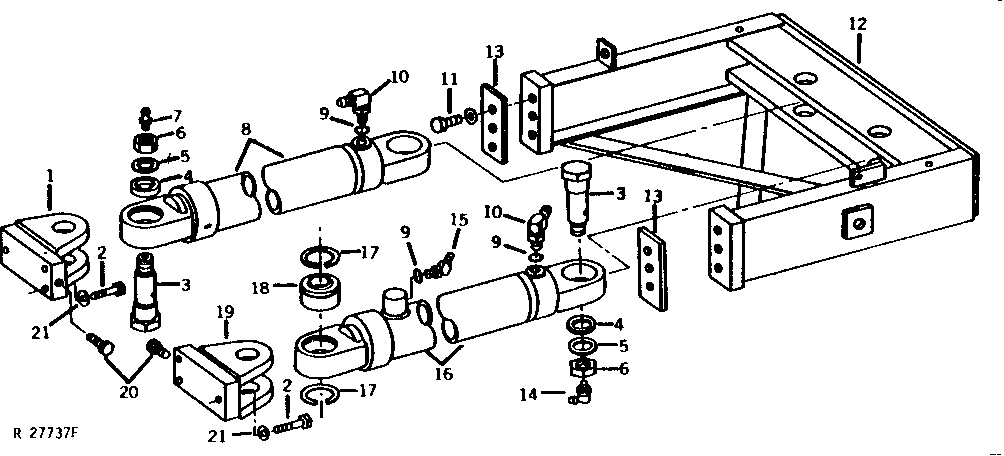

STEERING CYLINDER MOUNTING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR52429	1	Clevis	(NLA)
2	19H1990	6	Cap Screw	1/2" X 2-1/4"
3	T59402	4	CAP SCREW	(SUB FOR T27277)
4	T27278	4	Washer	(SUB T70477)
5	R26681	4	THRUST WASHER	-
6	T27821	4	LOCK NUT	-
7	JD7759	2	Lubrication Fitting	-
8	AU41905	1	Cylinder	(NLA)
9	R26375	3	O-Ring	-
10	AT32332	2	Elbow Fitting	(SUB FOR AR26763)
11	19H2431	6	CAP SCREW	3/4" X 2-1/4", (USE WITH AR82036)
11	T21397	6	Washer	-
11	19H2717	6	Cap Screw	3/4" X 1-3/4", (USE WITH AR62197)
11	19H2710	6	Cap Screw	5/8" X 1-3/4", (USE WITH AR52584)
12	AR62197	1	Bracket	(ALSO ORDER (6) 19H2717 AND (6) T21397) (SUB FOR AR52584) (SUB AR82036, (2) R65159, 19H2431 AND (6) T21397)
12	AR82036	1	Bracket	-
13	R65159	2	Strap	-
14	JD7781	2	Lubrication Fitting	-
14	JD7759	2	Lubrication Fitting	-
15	AR26745	1	ELBOW FITTING	-
16	AU41827	1	Cylinder	(NLA)
17	F2367R	8	SNAP RING	-
18	AT61453	4	BUSHING	(SUB FOR AT25833 OR AT54529)
19	AR52428	1	Clevis	-
20	19H1833	2	Cap Screw	5/8" X 1-1/4"
21	F2742R	4	WASHER	-
