Открытый узел

Right-Hand Fuel Tank With Pipes

Right-Hand Fuel Tank With Pipes

Right-Hand Fuel Tank With Pipes

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

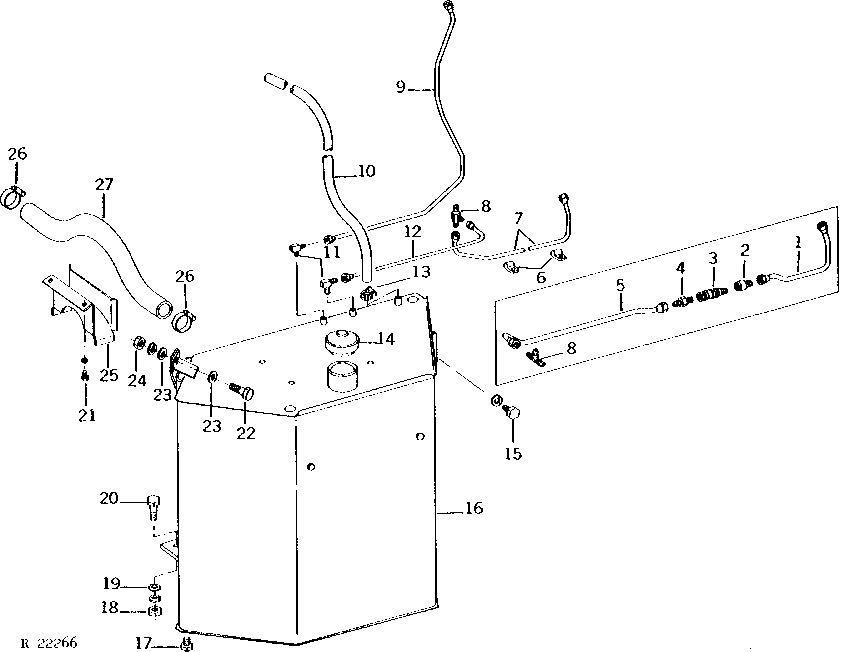

Right-Hand Fuel Tank With Pipes

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR66539	1	Fuel Line	(CONTAINED IN AR66535)
2	R56243	1	Fitting	(CONTAINED IN AR66535)
3	AR66540	1	Check Valve	(CONTAINED IN AR66535)
4	R32136	1	FITTING	(CONTAINED IN AR66535)
5	AR66538	1	Fuel Line	(CONTAINED IN AR66535)
5	AR66535	1	Kit	Fuel Pipe
6	T14050	2	Clamp	SUB T29527
7	AR54381	1	Fuel Line	ORDER AR66535; Tank To Transfer Pump
7	AR66535	1	Kit	-
8	T27323	1	TEE FITTING	SUB FOR R47794
9	AR54382	1	Fuel Line	-
10	-	1	Part 12	CTL, MF TY22328; SUB FOR R45847
11	AR26674	2	ELBOW FITTING	-
12	AR54379	1	Line	Tank To Tee
12	AR88404	1	Tube	Kit, Fuel Tank Repair
13	AR21837	1	Clamp	SUB TY22465
14	AR36752	1	CAP	-
15	19H1732	1	Cap Screw	3/8" X 1-1/4"
15	12H304	1	Lock Washer	3/8"
16	AR54377	1	Fuel Tank	-
16	AR88404	1	Tube	Fuel Pickup Repair Kit
17	A4242R	1	PIPE PLUG	SUB R55233
18	14H1040	2	Nut	1/2"
18	12H301	2	Lock Washer	1/2"
19	24H1625	2	Washer	17/32" X 1" X 0.120"
20	19H1831	2	Cap Screw	1/2" X 2"
21	19H1731	2	Cap Screw	3/8" X 1"
21	12H304	2	Lock Washer	3/8"
22	19H2473	1	Cap Screw	1/2" X 1-3/4"
23	24H1625	2	Washer	17/32" X 1" X 0.120"
24	14H1040	1	Nut	1/2"
24	12H301	1	Lock Washer	1/2"
25	AR56757	1	Support	-
26	AR21840	2	Hose Clamp	SUB TY22470
27	R52219	1	Hose	-
