Открытый узел

GRILLE, SIDE PANELS AND FRONT PLATE

GRILLE, SIDE PANELS AND FRONT PLATE

GRILLE, SIDE PANELS AND FRONT PLATE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

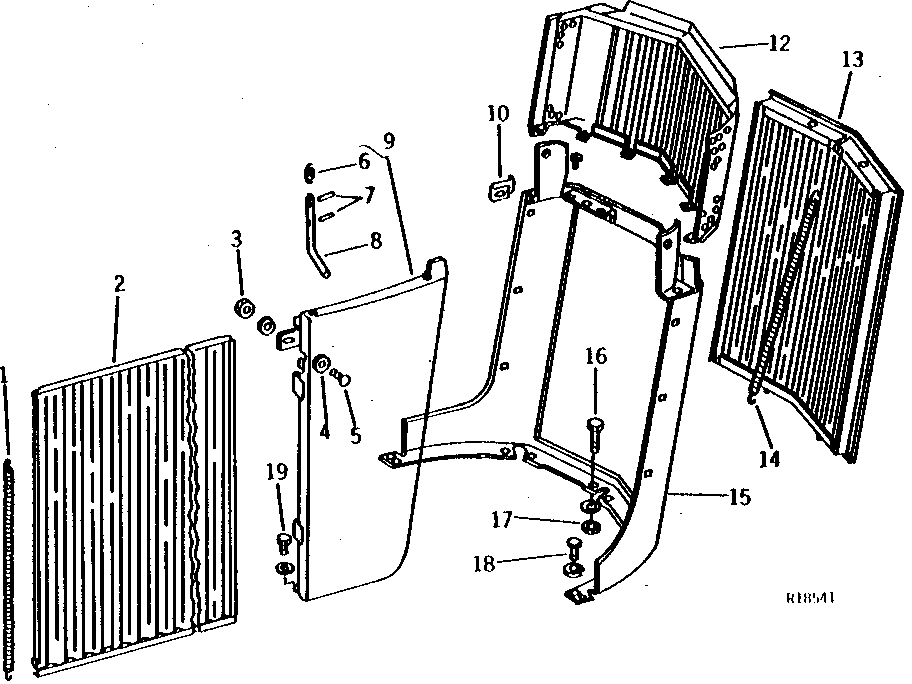

GRILLE, SIDE PANELS AND FRONT PLATE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R35769	2	SPRING	-
2	AR53791	2	GRILLE	-
3	14H1076	2	Nut	3/8"
3	12H304	2	Lock Washer	3/8"
4	24H1305	2	Washer	13/32" X 13/16" X 0.065"
5	03H1519	2	Bolt	3/8" X 1"
6	B161R	2	SPRING	-
7	34H387	4	Spring Pin	3/16" X 3/4"
8	R26702	1	ROD	RH
8	R26703	1	ROD	LH
9	AR36790	1	PANEL	RH (NLA)
9	AR36791	1	PANEL	LH (NLA)
10	R26694	6	CLIP	-
11	37H84	5	Screw	1/4" X 3/4"
12	AR35025	1	GRILLE	-
13	AR52577	1	Grille	-
14	R35769	1	SPRING	-
15	AR52522	1	Frame	-
16	19H456	6	CAP SCREW	1/2" X 1-3/8"
17	14H1040	6	Nut	1/2"
17	12H301	6	Lock Washer	1/2"
18	19H1815	2	Cap Screw	1/2" X 1-1/4"
18	12H301	2	Lock Washer	1/2"
19	19H2021	2	Cap Screw	3/8" X 5/8"
19	12H304	2	Lock Washer	3/8"
