Открытый узел

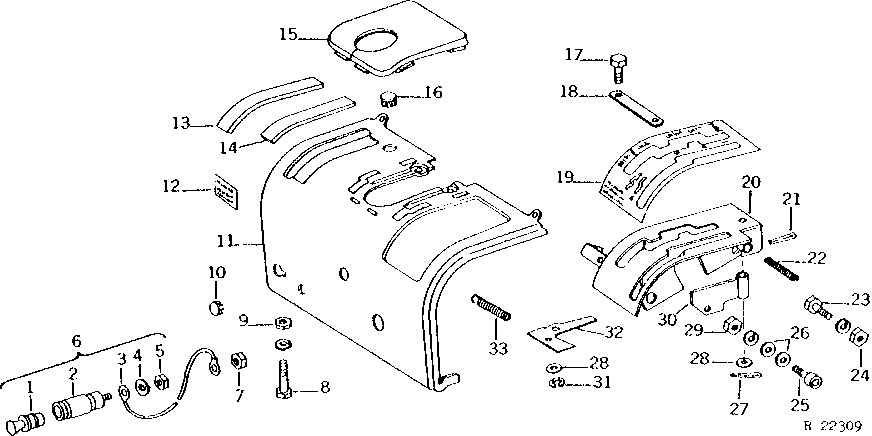

DASH, COVER, AND SHIFT LEVER GUIDE

DASH, COVER, AND SHIFT LEVER GUIDE

DASH, COVER, AND SHIFT LEVER GUIDE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

DASH, COVER, AND SHIFT LEVER GUIDE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR60937	1	Electrical Lighter	(SUB FOR AA5787R)
2	AR30394	1	CIRCUIT BREAKER	-
3	AR94130	1	WIRING LEAD	-
4	12M7084	1	Lock Washer	4.300 mm
5	14H605	1	Nut	0.164"
6	AR48643	1	ELECTRICAL LIGHTER	(12-VOLT)
7	14H631	1	Nut	0.190"
8	19H2284	2	Cap Screw	3/8" X 7/8"
8	12H304	2	Lock Washer	3/8"
9	14H1076	2	Nut	3/8"
10	M42229	1	PLUG	(LESS COLD WEATHER STARTING AID) (SUB FOR R32234 OR T11708)
11	AR67125	1	Instrument Panel	(SUB FOR AR51760)
12	R48241	1	Label	-
13	R45405	1	ISOLATOR	(LESS PTO)
14	R53294	1	LABEL	(SUB FOR R44952)
15	R41604	1	COVER	-
16	R44720	2	Plug	-
17	19H1900	2	Cap Screw	5/16" X 3/4"
18	R40925	1	PLATE	-
19	R48812	1	Label	-
20	AR52205	1	Quadrant	-
21	11M7082	1	Cotter Pin	2.500 X 25 mm
22	R42057	1	Spring	-
23	19H2284	1	Cap Screw	3/8" X 7/8"
24	14H1076	1	Nut	3/8"
24	12H304	1	Lock Washer	3/8"
25	19H3053	1	Screw	5/16" X 1"
26	24H1289	2	Washer	21/64" X 5/8" X 0.049"
27	11M7081	1	Cotter Pin	2.500 X 20 mm
28	R57696	2	Washer	(SUB FOR R1870R)
29	14H611	1	Nut	5/16"
30	AR51761	1	Plate	-
30	12H303	1	Lock Washer	5/16"
31	R72655	1	Snap Ring	(SUB FOR T12808)
32	R48549	1	Latch	-
33	R31877	1	Spring	-
