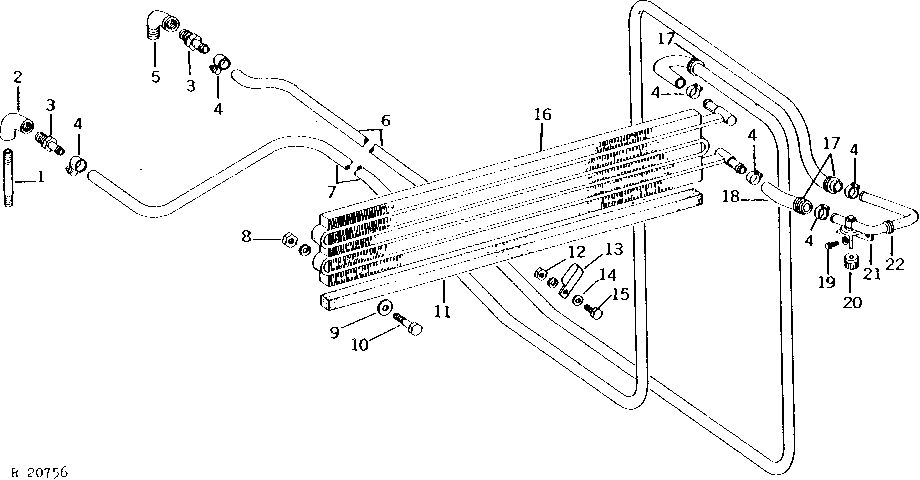

CAB HEATER AND HOSES

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	29H217	1	Threaded Nipple	1/2"
2	15H577	1	Elbow Fitting	1/2"
3	R41985	2	Fitting	-
4	AR21837	6	Clamp	(SUB TY22465)
5	15H602	1	Elbow Fitting	1/2"
6	-	1	Part 6	(CUT TO LENGTH) (MAKE FROM TY22328) (SUB FOR R45847)
7	-	1	Part 7	(CUT TO LENGTH) (MAKE FROM TY22328) (SUB FOR R45847)
8	14H785	3	Nut	5/16"
8	12H303	3	Lock Washer	5/16"
9	24H1291	3	Washer	21/64" X 1-15/32" X 7/64"
10	19H3552	3	Cap Screw	5/16" X 1-1/2", HS, SAE 8
11	R47468	1	ISOLATOR	-
12	14H1076	1	Nut	3/8"
12	12H304	1	Lock Washer	3/8"
13	R42045	1	Clamp	-
14	24H1301	1	Washer	13/32" X 9/16" X 0.065"
15	19H1936	1	Cap Screw	3/8" X 3/4"
16	AR49965	1	CORE	-
17	H31207	3	GROMMET	-
18	-	1	Part 20	203MM (8"), (MAKE FROM TY22328) (SUB FOR R45847)
19	19H1227	2	Cap Screw	1/4" X 1/2"
19	12H302	2	Lock Washer	1/4"
20	AR69370	1	KNOB	(SUB FOR AR49969)
21	AR49987	1	VALVE	-
22	P41858	1	Grommet	-
