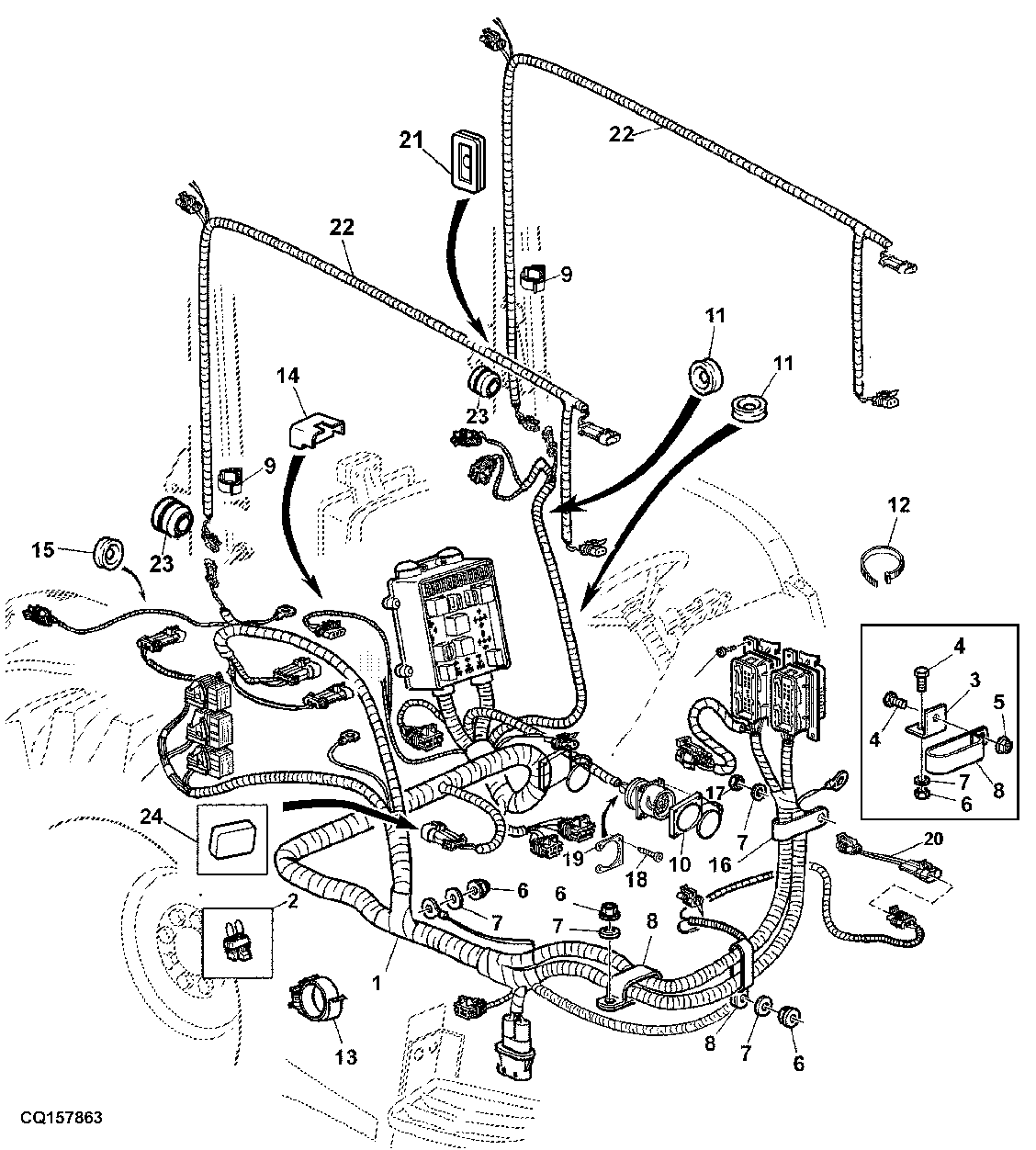

WIRING HARNESS FOR OPERATOR'S PLATFORM WITHOUT CAB

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL169982	1	Wiring Harness	-
1	AL162821	1	Wiring Harness	(ORD AL169982, (2) AL169983)
2	AL156915	1	Wiring Harness	-
3	L114902	1	Angle	-
4	19M7865	2	Screw	M8 X 16
5	14M7416	1	Flange Nut	M8
6	14M7273	1	Nut	M8
7	24M7055	1	Washer	8.400 X 16 X 1.600 mm
8	AL118382	3	Clamp	-
9	L114783	6	Clamp	-
10	L156796	1	Plug	-
11	L79919	2	Grommet	-
12	R44302	10	Tie Band	-
13	L113094	4	Clamp	-
14	L100259	1	Elec. Connector Accessory	-
15	L79337	1	Grommet	-
16	AH77714	5	Clip	-
17	14M7166	1	Lock Nut	M8
18	37M7095	4	Screw	-
19	L155075	1	Plate	-
20	AL161566	1	Wiring Harness	-
21	L78028	2	Grommet	-
22	AL169983	2	Wiring Harness	-
23	CQ25923	4	Grommet	-
24	CQ65525	1	Electrical Connector Cap	-

WIRING HARNESS FOR OPERATOR'S PLATFORM WITHOUT CAB
