Открытый узел

Pilot Controls, Power Angle Tilt

Pilot Controls, Power Angle Tilt

Pilot Controls, Power Angle Tilt

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

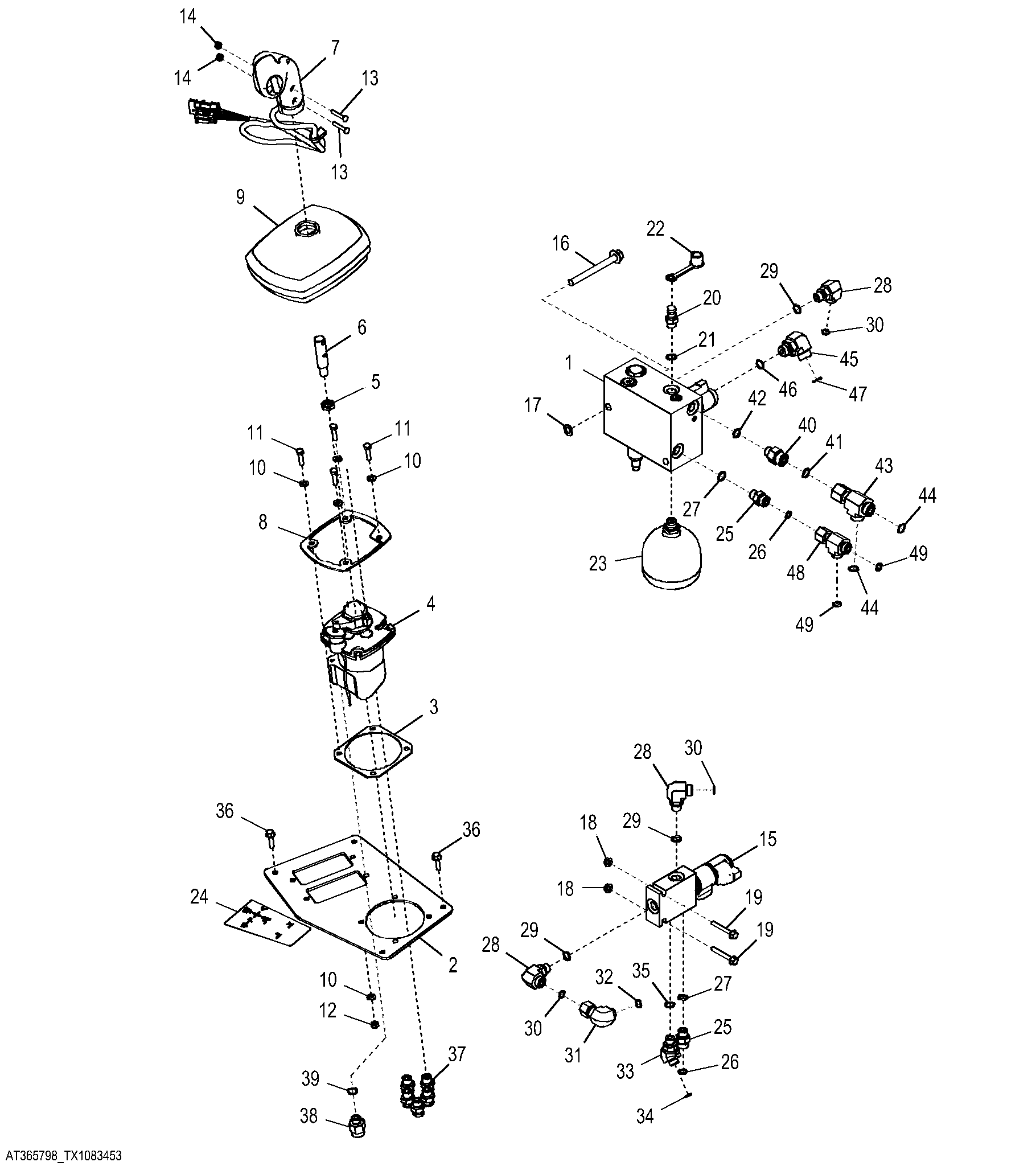

Pilot Controls, Power Angle Tilt

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT363359	1	Flow Control Hyd. Valve	Components on Separate Pages
2	T415833	1	Plate	SUB FOR T300579 AND T253690
3	T212546	1	Seal	-
4	AT308344	1	Hydr./Pilot Control Valve	Components on Separate Pages
5	14M7415	1	Nut	M12
6	T411911	1	Stud	-
7	AT307654	1	Grip	RH
8	T212407	1	Plate	-
9	T212529	1	Boot	-
10	24M7293	8	Washer	6.500 X 13 X 1.600 mm
11	19M7933	4	Cap Screw	M6 X 25
12	14M7272	4	Nut	M6
13	21H1486	2	Screw	0.190" X 1-1/8"
14	LVA12162	2	Lock Nut	-
15	AT330180	1	Solenoid Hydraulic Valve	-
15	T225291	1	Nut	-
15	F433465	1	Seal Kit	-
15	AT423341	2	Solenoid Valve Coil	SUB FOR AT333811
15	AT330179	1	Solenoid Hydraulic Valve	Angle Control Valve Includes Valve, Body and Coils
16	19M7812	2	Screw	M10 X 100
17	24M7096	2	Washer	10.500 X 18 X 1.600 mm
18	14M7303	2	Flange Nut	M6
19	19M7834	2	Screw	M6 X 45
20	AH125760	1	Hyd. Quick-Connect Coupler	-
21	R26448	1	O-Ring	-
22	R77175	1	Cover	-
23	AT195957	1	Hydraulic Accumulator	ALSO ORDER R26448
24	T204052	1	Label	6 Function Blade
25	38H1160	2	Adapter Fitting	-
26	T77613	2	O-Ring	-
27	R26448	2	O-Ring	-
28	38H1004	3	Elbow Fitting	-
29	R26448	3	O-Ring	-
30	T77613	3	O-Ring	-
31	38H1094	1	Elbow Fitting	-
32	T77613	1	O-Ring	-
33	38H1545	1	Elbow Fitting	-
34	T77814	1	O-Ring	-
35	R26448	1	O-Ring	-
36	19M7863	4	Screw	M6 X 25
37	AT193365	1	Seal Kit	-
37	62H1001	5	Adapter Fitting	SUB FOR AT187666
38	62H1054	1	Adapter Fitting	-
39	R26448	1	O-Ring	-
40	38H1173	1	Adapter Fitting	-
41	T77857	1	O-Ring	-
42	R26448	1	O-Ring	-
43	38H1031	1	Tee Fitting	-
44	T77857	2	O-Ring	-
45	38H1314	1	Elbow Fitting	-
46	R26448	1	O-Ring	-
47	T77857	1	O-Ring	-
48	38H1030	1	Tee Fitting	-
49	T77613	2	O-Ring	-
