Electrohydraulic Control Valve (Power Angle Tilt) (4 Function)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T215791	1	Plate	-
2	AT360638	1	Control Valve	-
3	19M7787	2	Screw	M12 X 20
4	19M7788	1	Screw	M12 X 25
5	19M7790	3	Screw	M12 X 35
6	14M7299	1	Flange Nut	M12
7	38H1098	1	Elbow Fitting	-
8	T76938	1	O-Ring	-
9	38H1012	2	Elbow Fitting	-
10	T77857	1	O-Ring	-
11	R26906	1	O-Ring	-
12	38H1164	1	Adapter Fitting	-
13	T76938	1	O-Ring	-
14	R29936	1	O-Ring	-
15	38H1174	4	Adapter Fitting	-
16	T77857	1	O-Ring	-
17	R26906	1	O-Ring	-
18	38H1179	1	Adapter Fitting	-
19	T76938	1	O-Ring	-
20	U12547	1	O-Ring	-
21	38H1376	2	Tee Fitting	-
22	T77932	2	O-Ring	-
23	U12547	1	O-Ring	-
24	38H1016	2	Tee Fitting	-
25	T77613	2	O-Ring	-
26	R26448	1	O-Ring	-
27	38H1004	1	Elbow Fitting	-
28	R26448	1	O-Ring	-
29	T77613	1	O-Ring	-
30	38H1160	1	Adapter Fitting	-
31	T77613	1	O-Ring	-
32	R26448	1	O-Ring	-

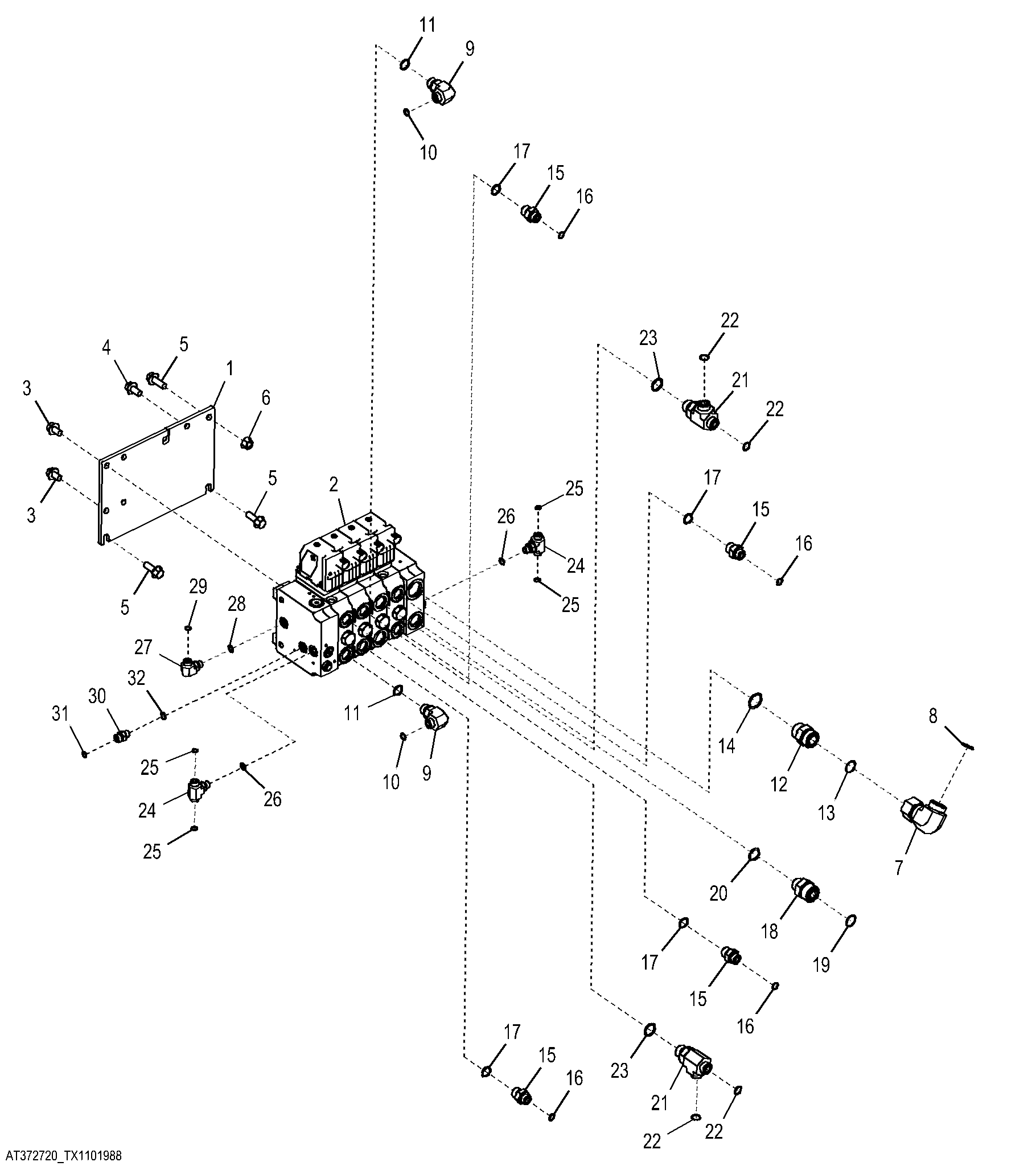

Electrohydraulic Control Valve (Power Angle Tilt) (4 Function)

Нет текстового описания
