Main Frame, Power Angle Tilt - STD Track

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT227077	1	Main Frame	Convenience Assembly
1	AT227077	1	Main Frame	Convenience Assembly, ALSO ORDER A31870, 19M7907,T268301, AND (2) 24M7349
2	AT227078	1	Support	-
3	T267854	1	Bushing	-
4	14M7291	4	Flange Nut	M16
5	14M7443	35	Flange Nut	M12
6	14M7296	3	Flange Nut	M10
7	T204287	2	Bushing	-
8	T102138	4	Seal	-
9	AT416500	1	Cover	Middle, SUB FOR AT220914
10	AT321021	1	Cover	Front
11	24M7240	21	Washer	13 X 25 X 3 mm
12	AT381299	1	Cover	Oil Pan, SUB FOR AT306089
13	AT416372	1	Plate	Transmission Case Belly Pan Cover, SUB FOR AT305847
14	19M7493	21	Cap Screw	M12 X 40
15	28H1669	2	Bushing	0.824" X 1.050" X 1-1/2"
16	14M7277	4	Nut	M20
17	T204096	1	Plate	Right
18	T204097	1	Plate	Left
19	19M7789	10	Screw	M12 X 30
20	T222195	2	Plate	-
21	19M7785	2	Screw	M10 X 25
22	R39832	2	Adapter Fitting	-
23	E12379	2	Nut	-
24	AT307341	2	Hose	-
25	JD7797	1	Lubrication Fitting	-

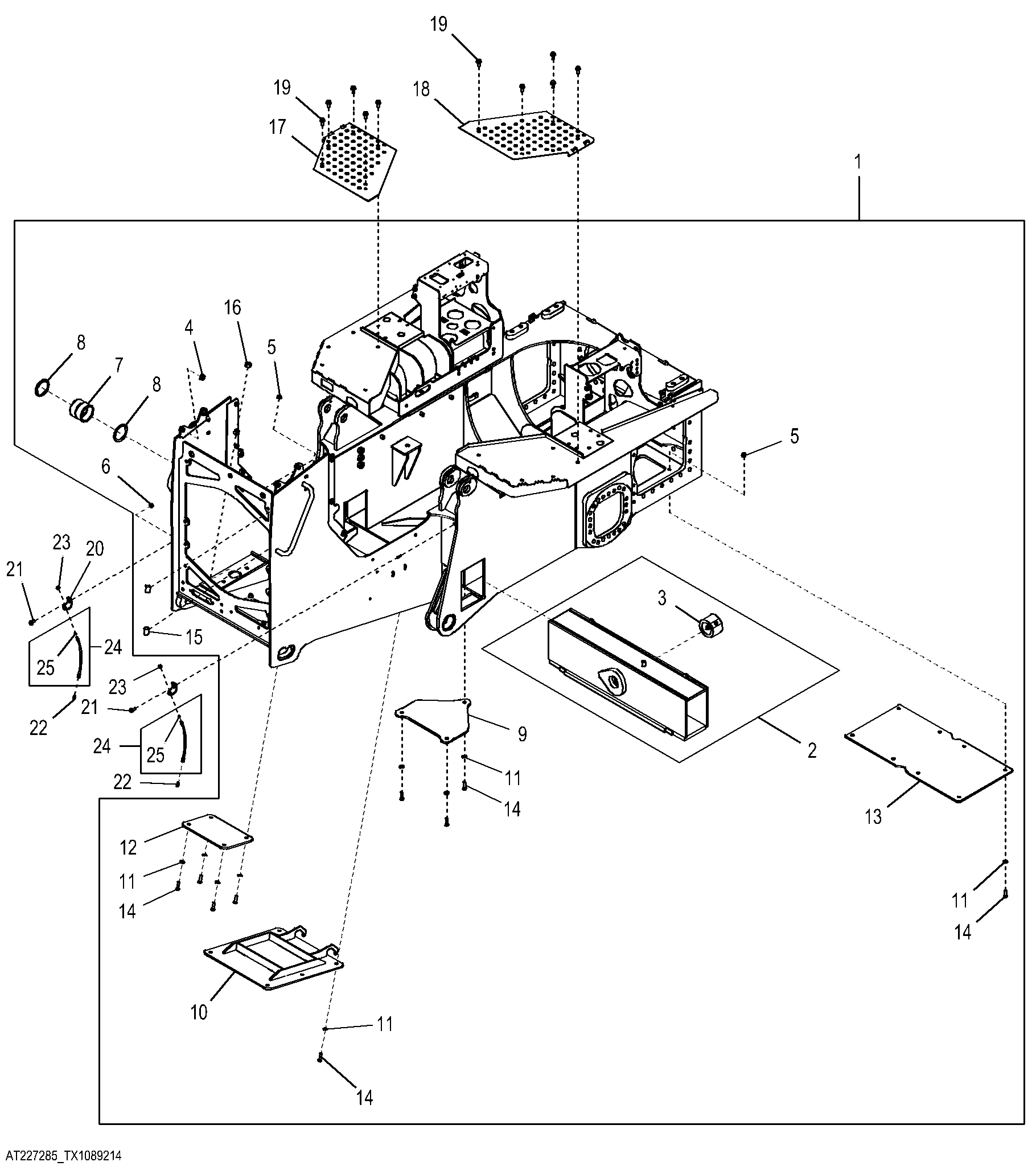

Main Frame, Power Angle Tilt - STD Track
