Открытый узел

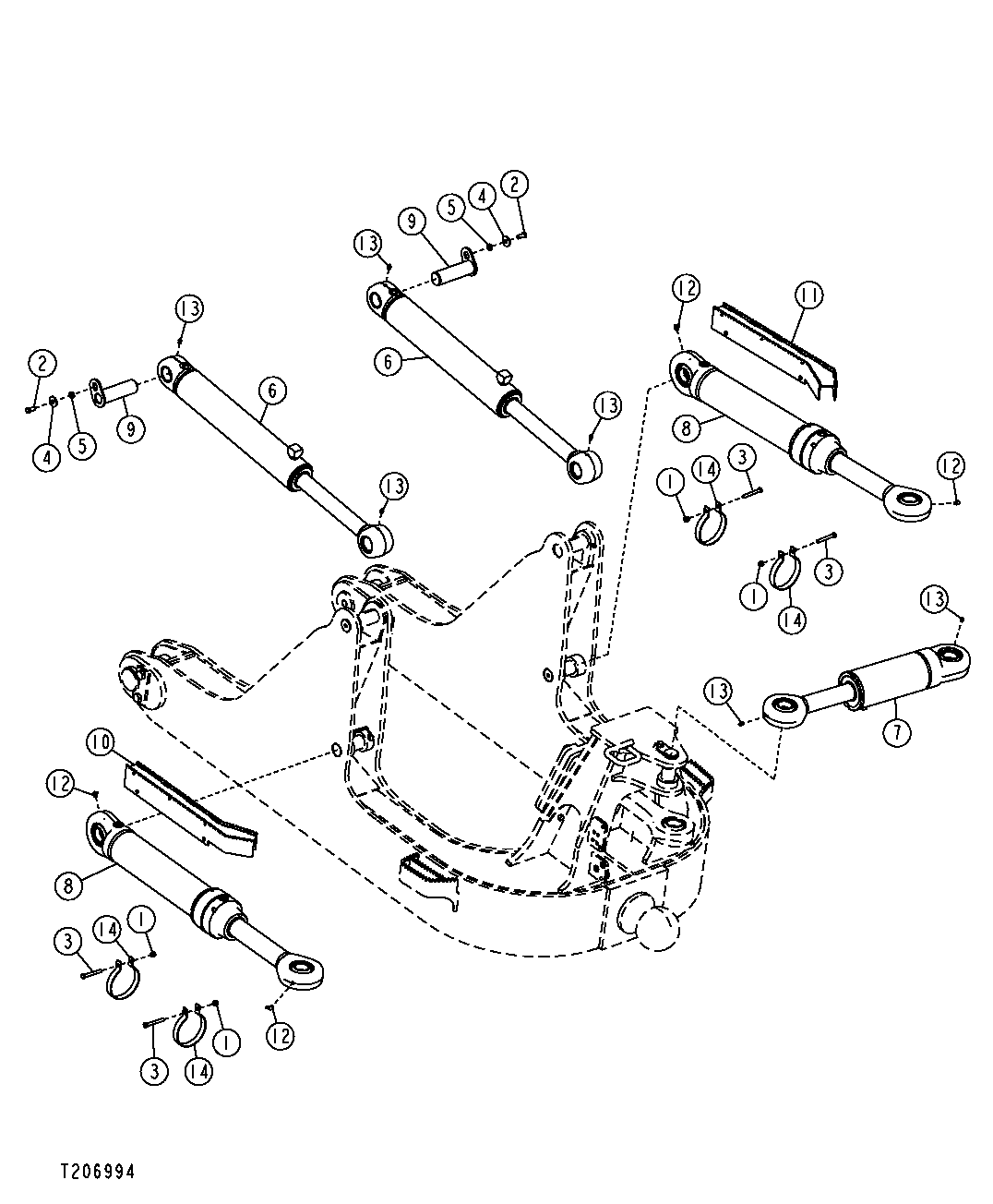

Hydraulic Cylinders Complete (All Hydraulic)

Hydraulic Cylinders Complete (All Hydraulic)

Hydraulic Cylinders Complete (All Hydraulic)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Hydraulic Cylinders Complete (All Hydraulic)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7517	4	Lock Nut	M10
2	19M7872	2	Cap Screw	M12 X 25
3	19M8081	4	Cap Screw	M10 X 80
4	24H1790	2	Washer	17/32" X 1-1/2" X 0.164", SUB FOR 24H1351
5	28H3418	2	Washer	0.546" X 0.840" X 5/16"
6	-	2	Part 6	Lift Cylinder Components On Separate Page, AH208632 NLA, ORDER AHC18190
6	AHC18190	2	Hydraulic Cylinder	Lift Cylinder Components On Separate Page, SUB FOR AHC16041 AND AH208632
7	AHC16692	1	Hydraulic Cylinder	Tilt Cylinder Components On Separate Page, SUB FOR AHC16690 AND AH208633
7	-	1	Part 8	Tilt Cylinder Components On Separate Page, AH208633 NLA, ORDER AHC16692
8	-	2	Part 10	Angle Cylinder Components On Separate Page, AH217118 NLA, ORDER AHC16691
8	AHC16691	2	Hydraulic Cylinder	Angle Cylinder Components On Separate Page, SUB FOR AHC16689 AND AH217118
9	AT303629	2	Pin	-
10	AT324247	1	Hose Guard	SUB FOR AT307051
11	AT324248	1	Hose Guard	SUB FOR AT307052
12	JD7799	4	Lubrication Fitting	-
13	T162396	6	Lubrication Fitting	-
14	T203016	4	Clamp	-
