Открытый узел

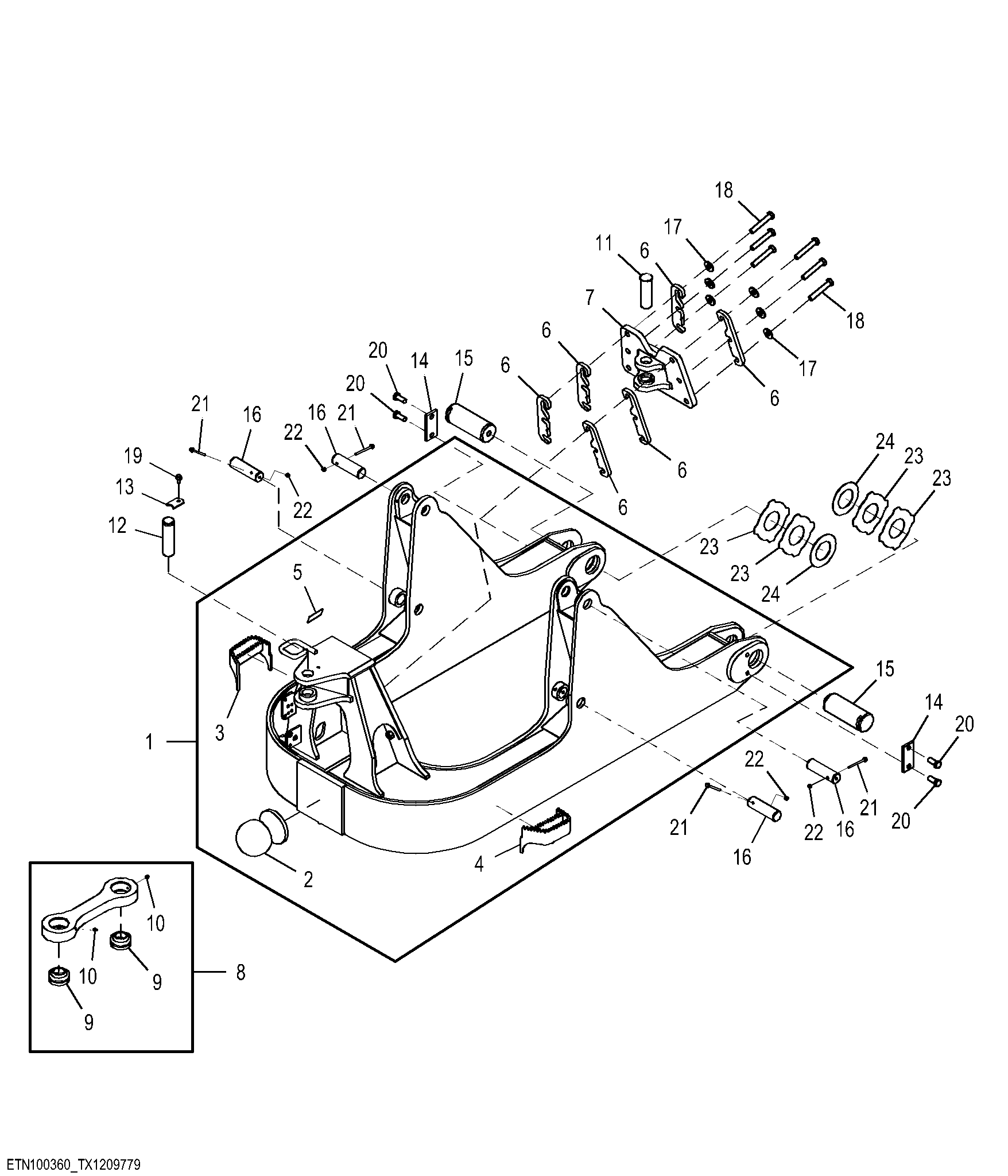

C-Frame, Long Track, Low Ground Pressure

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT427389	1	Frame	LF, SUB FOR AT228630
2	T197229	1	Ball	Pivot Ball
3	AT417378	1	Step	RH, SUB FOR AT304077
4	AT417381	1	Step	LH, SUB FOR AT304078
5	T331425	1	Plate	-
6	T380068	6	Plate	SUB FOR T239534
7	AT468539	1	Clevis	Pitch Link Mount, SUB FOR AT427739 AND AT351004
8	AT228560	1	Link	Pitch Strut Assembly
9	AT359620	2	Bushing	-
10	JD7759	2	Lubrication Fitting	-
11	T217646	1	Pin	-
12	T201667	1	Pin	SUB FOR T202754 AND T201667
13	T202755	1	Plate	-
14	T177028	2	Strap	C-Frame Flag Pin
15	T202854	2	Pin	C-Frame Pin
16	T209133	4	Pin	-
17	24M7365	6	Washer	21 X 50 X 6 mm
18	19M7883	6	Screw	M20 X 120, SUB FOR 19M7969
19	19M7788	1	Screw	M12 X 25
20	19M7950	4	Cap Screw	M20 X 45
21	19M7970	4	Screw	M8 X 100
22	14M7426	4	Lock Nut	M8
23	T219583	4	Plate	-
24	T101480	2	Washer	-

C-Frame, Long Track, Low Ground Pressure
