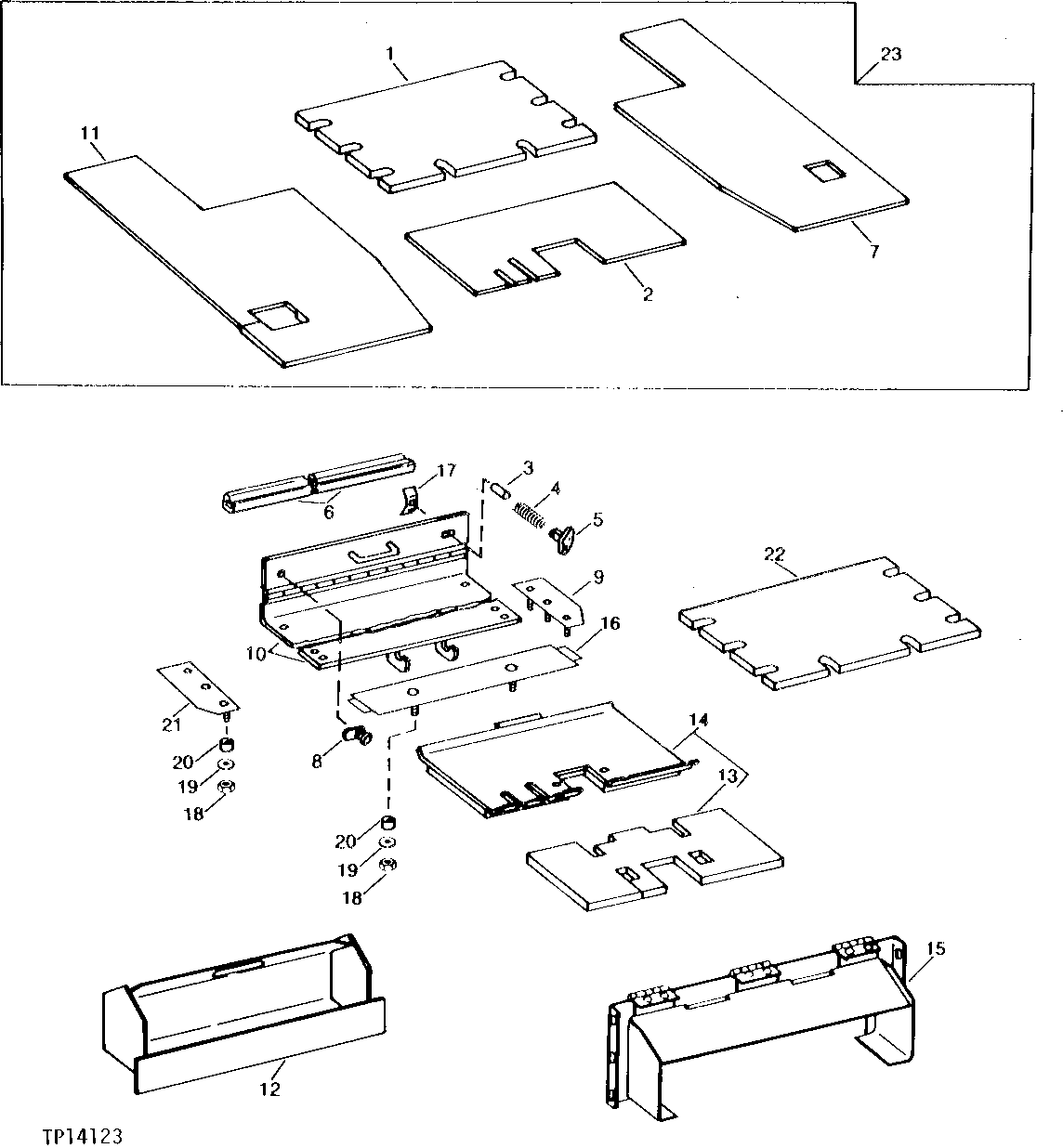

PLATFORM ACCESS RETROFIT (WITHOUT CAB) [03C22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T112099	1	MAT	CENTER
2	T75554	1	MAT	FRONT
2	T106873	1	MAT	FRONT, (SUB FOR T75554)
3	34H266	1	Spring Pin	5/32" X 1"
4	T14057	1	SPRING	-
5	T31501	1	KNOB	-
6	-	1	Part 7	(MAKE FROM T58056 BULK MATERIAL, CUT TO LENGTH)
7	T75557	1	MAT	LEFT
8	AT42056	1	Lock	-
9	AT73547	1	STRIP	LEFT
9	AT112969	1	STRIP	LEFT (NOT ILLUSTRATED)
10	AT73544	1	DOOR	-
10	AT105069	1	DOOR	-
11	T75556	1	MAT	RIGHT
12	AT158289	1	TOOLBOX	(SUB FOR AT73543)
13	-	1	Part 16	(SUB FOR T75552)
13	T106626	2	ISOLATOR	(NOT ILLUSTRATED)
14	AT73552	1	FOOTREST	(SUB FOR AT73551)
14	AT105071	1	FOOTREST	(SUB FOR AT105070)
15	AT73541	1	PANEL	-
16	AT73548	1	STRIP	FRONT
17	T47585	1	CLAMP	-
18	14H1076	8	Nut	3/8"
19	24M7233	8	WASHER	10.700 X 21 X 2.500 MM
20	28H1519	8	Washer	0.493" X 0.675" X 3/8"
21	AT73546	1	STRIP	RIGHT
21	AT112970	1	STRIP	RIGHT (NOT ILLUSTRATED)
22	-	1	Part 28	(SUB AT73943)
23	-	5	Part 29	(SUB T112099, T106873, T75556 AND T75557) (AT73943 NO LONGER AVAILABLE)

PLATFORM ACCESS RETROFIT (WITHOUT CAB) [03C22]
