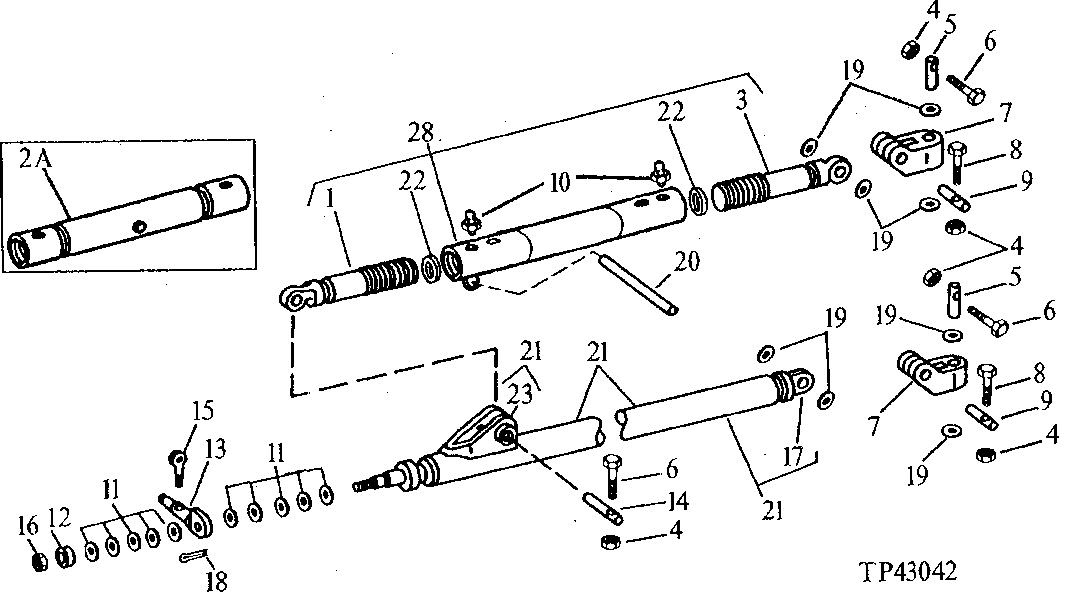

PITCH JACK AND STRUTS MODEL 6520 (MECHANICAL TILT ANGLE DOZER) [03H12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT159991	2	SPINDLE	-
1	AT74623	2	SPINDLE	R.H. THREAD
3	AT74624	2	SPINDLE	L.H. THREAD
3	AT159992	2	SPINDLE	-
4	BP12214	10	Lock Nut	-
5	T78846	4	PIN FASTENER	-
6	19H3550	6	Cap Screw	HS, SAE 8, 1/2" X 4-1/4"
7	T76379	4	CLEVIS	-
8	19H3586	4	Cap Screw	HS, SAE 8, 1/2" X 4-1/4"
9	T78845	4	PIN FASTENER	-
10	T162396	2	Lubrication Fitting	(SUB FOR JD7798) STRAIGHT, 1/8"
10	T162396	4	Lubrication Fitting	(SUB FOR JD7798)
11	T46180	20	WASHER	-
11	T75315	20	Washer	-
12	T75314	2	BUSHING	-
13	T58131	2	PIN	-
14	T78848	2	PIN FASTENER	-
15	AT55903	2	PIN FASTENER	-
16	U43592	2	Nut	-
17	T76378	1	END	-
18	11H227	1	Cotter Pin	3/8" X 3"
19	H89524	1	Washer	-
20	T104374	1	PIN	(SUB FOR U42378)
20	T104374	2	PIN	-
21	AT73343	2	SUPPORT	(SUB AT159922) (ALSO ORDER (10) T46180)
21	AT159922	2	SUPPORT	(INCLUDES AT159923 SHAFT WITH BUSHING)
21	AT159923	1	SHAFT	(NOT ILLUSTRATED) (SHAFT WITH BUSHING)
22	T102137	2	Seal	-
23	T59282	1	PIVOT	-
2A	AT74622	2	JACK	-
2B	AT161334	2	JACK	-

PITCH JACK AND STRUTS MODEL 6520 (MECHANICAL TILT ANGLE DOZER) [03H12]
