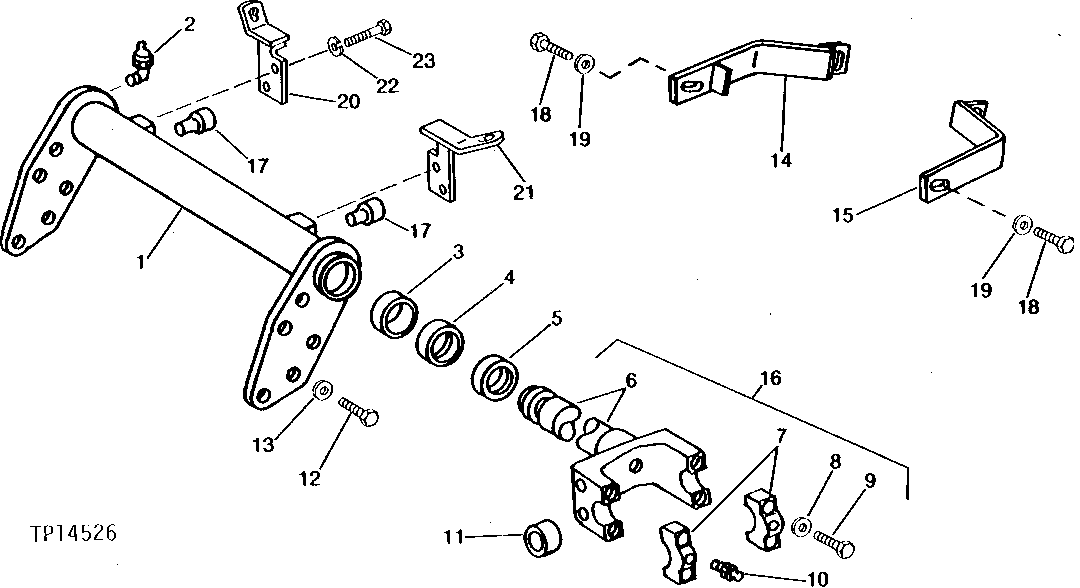

LIFT CYLINDER SUPPORT [03H05]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(NO LONGER AVAILABLE) (INCLUDES T46826 AND T46827) (SUB FOR AT45457 AND AT135043)
2	JD7774	2	Lubrication Fitting	65°, 1/4"
3	T46826	2	Bushing	-
4	T46827	2	Bushing	-
5	AT45459	2	Seal	-
6	-	2	Part 6	(SUB AT61165)
7	-	2	Part 7	YOKE, (SUB AT61165)
8	R73290	4	Washer	(SUB FOR T497T, THIS APPLICATION)
9	19H2599	4	Cap Screw	HS, SAE8 5/8" X 2 1/2"
10	JD7769	4	Lubrication Fitting	STRAIGHT, 1/4"
11	T46828	4	Bushing	-
12	19H2717	10	Cap Screw	HS, SAE 8, 3/4" X 1-3/4"
13	R78019	10	Washer	(SUB FOR T21397)
14	AT70370	1	BRACKET	R.H. (USE WITH GENERAL PURPOSE TRACTOR)
15	AT70371	1	BRACKET	L.H. (USE WITH GENERAL PURPOSE TRACTOR)
16	AT61165	1	YOKE WITH SHAFT	-
17	T46825	2	Retainer	-
18	19H2716	2	Cap Screw	3/4" X 1-1/2", (USE WITH GENERAL PURPOSE TRACTOR)
19	24H1391	2	Washer	25/32" X 1-5/16" X 0.060", (USE WITH GENERAL PURPOSE TRACTOR)
20	T78698	1	PLATE	(SUB FOR AT67666, THIS APPLICATION) R.H. HOOD
21	T78698	1	PLATE	(SUB FOR AT67667, THIS APPLICATION) L.H. HOOD
22	12H304	4	Lock Washer	3/8", (HOOD BRACKET TO YOKE RETAINER)
23	19H1648	4	Cap Screw	3/8" X 3/4", (HOOD BRACKET TO YOKE RETAINER)
