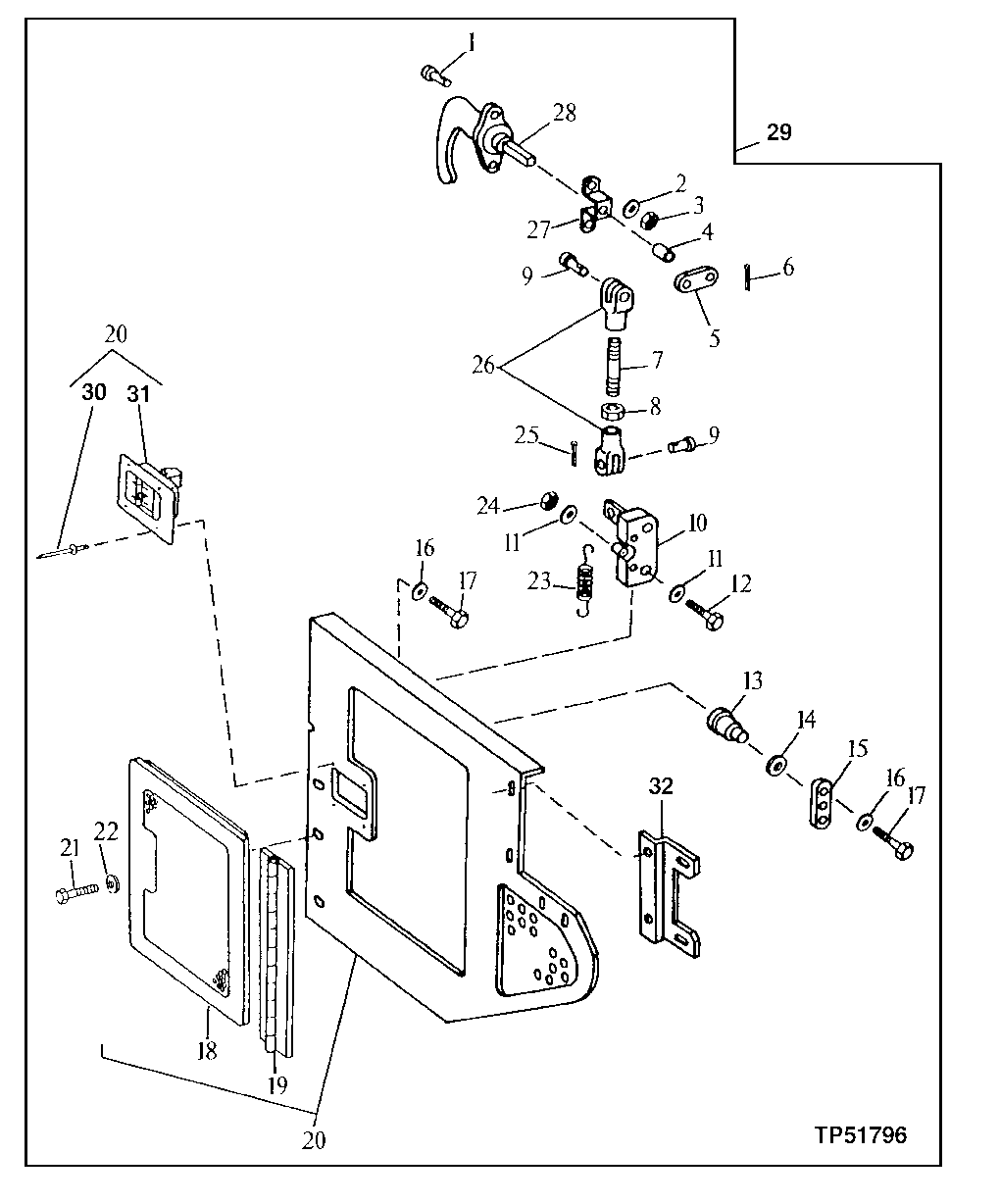

HEAVY DUTY ENGINE SIDE SHIELDS [03E14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	21H1196	4	Screw	NO. 10 X 1"
2	24H1283	4	Washer	7/32" X 1/2" X 0.049"
3	14H778	4	Nut	0.190"
4	28H1518	1	Washer	3/8"
5	T64988	2	STRAP	-
6	11M7059	2	Cotter Pin	3.200 X 20 MM
7	T64987	2	ROD	-
8	14H631	4	Nut	0.190"
9	L985T	4	Pin Fastener	-
10	AT61657	1	LATCH	R.H. (ILLUSTRATED)
10	AT59611	1	LATCH	L.H.
11	12H302	8	Lock Washer	1/4"
12	19H1791	8	Cap Screw	1/4" X 1-1/4"
13	AT59896	2	STRIKER	-
14	24H1259	4	Washer	7/16" X 1-1/2" X 0.065"
15	T64981	2	PLATE	-
16	24H1308	16	Washer	13/32" X 1" X 0.134"
17	19H2284	8	Cap Screw	3/8" X 7/8"
18	-	1	Part 19	(SUB AT140448 OR AT140446)
19	-	1	Part 20	(SUB AT140448 OR AT140446)
20	AT140448	1	SHIELD	R.H. (ILLUSTRATED)
20	AT140446	1	SHIELD	L.H.
21	19H2472	6	Cap Screw	HS, SAE 8, 1/2" X 1"
22	24M7240	6	Washer	13 X 25 X 3 MM
23	GX10716	2	Extension Spring	(SUB FOR M2036T)
24	14H786	8	Nut	1/4"
25	11M7077	4	Cotter Pin	1.600 X 25 MM
26	L987T	4	YOKE	-
27	T65793	2	SUPPORT	(SUB FOR T64989)
28	AT61658	2	HANDLE	-
29	-	1	Part 31	( AT82335 NO LONGER AVAILABLE)
30	M68628	4	Rivet	-
31	AT221696	1	Latch	(SUB FOR AT115875)
32	T81918	1	BRACKET	-

HEAVY DUTY ENGINE SIDE SHIELDS [03E14]
