Открытый узел

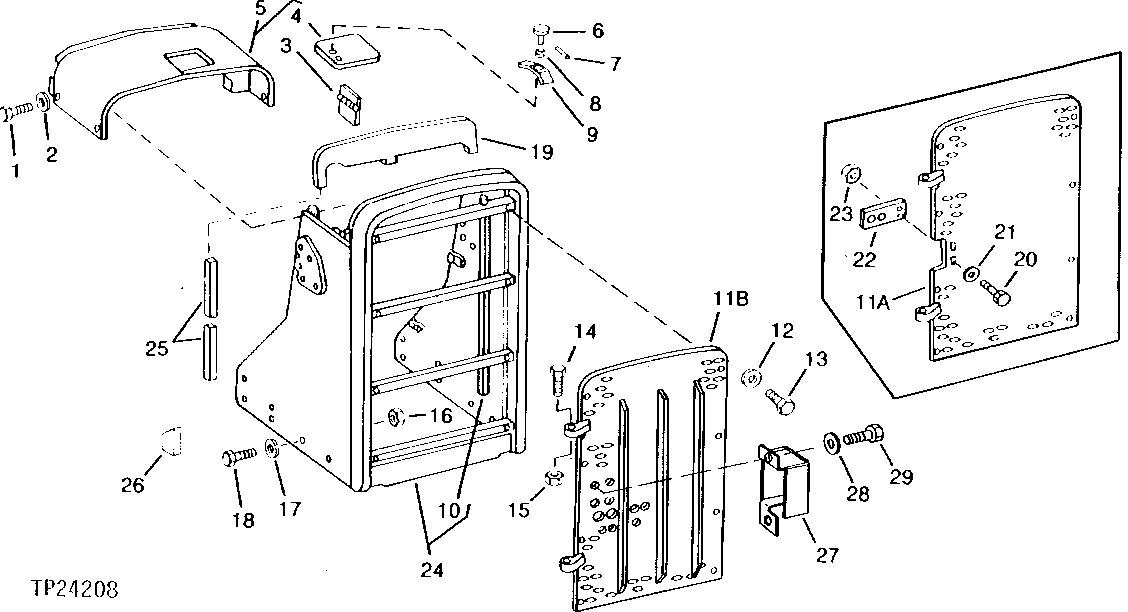

GRILLE AND GRILLE HOUSING [03F06]

GRILLE AND GRILLE HOUSING [03F06]

GRILLE AND GRILLE HOUSING [03F06]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

GRILLE AND GRILLE HOUSING [03F06]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3472	4	Cap Screw	5/8" X 9-3/4"
2	24M7240	4	Washer	13 X 25 X 3 MM
3	AT39757	1	HINGE	-
3	AT46237	1	HINGE	-
4	T47584	1	DOOR	-
4	AT133108	1	DOOR	-
5	AT132999	1	COVER	(SUB FOR AT61734 AND AT125962)
6	T31501	1	KNOB	-
7	34H266	1	Spring Pin	5/32" X 1"
8	T14057	1	SPRING	-
9	T47585	1	CLAMP	-
10	T104534	2	BARRIER	(SUB FOR T74618)
11	-	1	Part 13	(SUB AT120437 AND (2) AH139359) (AT124085 NO LONGER AVAILABLE)
12	R73290	4	Washer	-
13	19H2994	4	Cap Screw	HS, SAE 8, 5/8" X 1-1/2"
14	19H2600	1	Cap Screw	3/4" X 2-5/8"
15	T25879	2	Nut	-
16	14H1051	12	NUT	7/8"
17	A11667	12	Washer	(SUB FOR A5542R)
18	19H2702	12	Cap Screw	HS, SAE 8, 7/8" X 5"
19	T76035	1	BARRIER	-
20	03H1746	2	Bolt	1/2" X 1-1/4"
21	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
22	T79955	1	PLATE	-
23	14H1040	2	Nut	1/2"
24	AT125904	1	HOUSING	(SUB FOR AT78355, AT78357 AND AT105210) (FOR AN ALL HYDRAULIC DOZER APPLICATION, ALSO ORDER (2) T67797)
25	T76034	2	BARRIER	-
26	T67797	2	REINFORCEMENT	-
27	AT66990	1	GUARD	-
27	T152313	1	GUARD	(SUB FOR AT120553)
28	24H1226	2	Washer	1/2" X 1-1/4" X 0.083"
29	19H3483	2	Cap Screw	HS, SAE 8, 3/8" X 1-1/8"
11A	AT113578	1	GRILLE	(SUB FOR AT71038 AND AT71039)
11B	AT120437	1	GRILLE	(SUB FOR AT113578)
