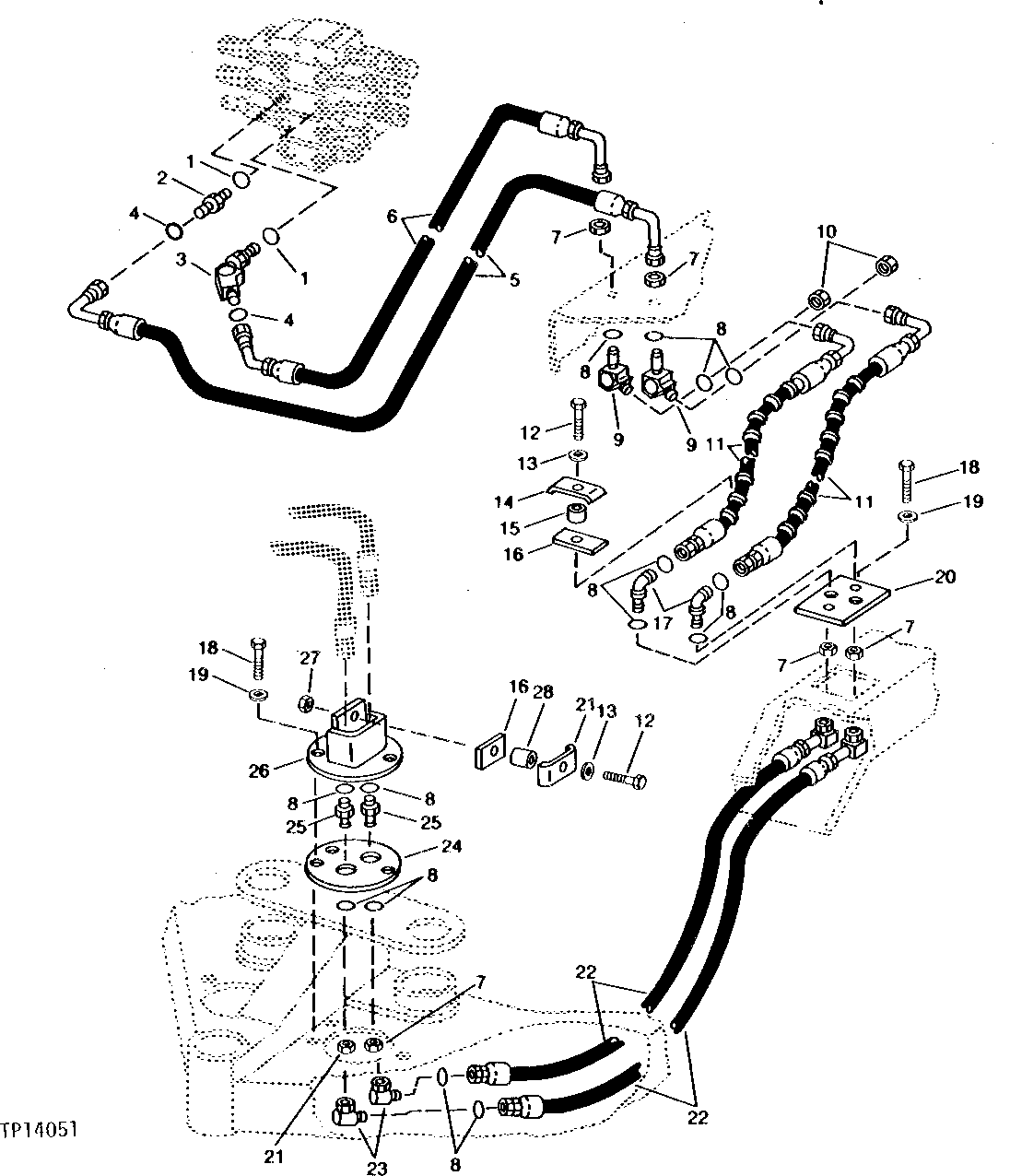

CONTROL VALVE TO ANGLE CYLINDER HYDRAULICS (INSIDE DOZER) (SERIAL NO. -743282) [03K04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	2	O-Ring	-
2	38H1215	1	Adapter Fitting	-
3	38H1048	1	Elbow Fitting	-
4	T77858	2	O-Ring	-
5	AT80669	1	HYDRAULIC HOSE - FABRICATE	1" X 1 232 MM (48-1/2") X 1-3/16"
6	AT80670	1	HYDRAULIC HOSE - FABRICATE	1" X 1 359 MM (53-1/2") X 1-3/16"
7	T80306	6	Nut	-
8	T77932	14	O-Ring	-
9	38H1322	2	Elbow Fitting	-
10	38H1417	2	Fitting	(SUB FOR 38H1141)
11	AT80637	2	HYDRAULIC HOSE - FABRICATE	1" X 851 MM (33-1/2") X 1"
12	19H3031	2	Cap Screw	3/8" X 2-1/2"
13	24H1308	2	Washer	13/32" X 1" X 0.134"
14	T32707	1	CLAMP	-
15	T50392	1	BUSHING	-
16	T41119	2	STRAP	-
17	38H1362	2	Elbow Fitting	-
18	19H2993	5	Cap Screw	1/2" X 1-1/2"
19	12H301	5	Lock Washer	1/2"
20	T80304	1	PLATE	-
21	T27022	1	Clamp	-
22	AT80633	2	HYDRAULIC HOSE - FABRICATE	1" X 2 370 MM (93-1/4") X 1"
23	38H1096	2	Elbow Fitting	-
24	T80305	1	PLATE	-
25	38H1286	2	Adapter Fitting	-
26	AT66000	1	GUARD	-
27	T11234	1	Lock Nut	-
28	28H1524	1	Spacer	0.493" X 0.675" X 7/8"
