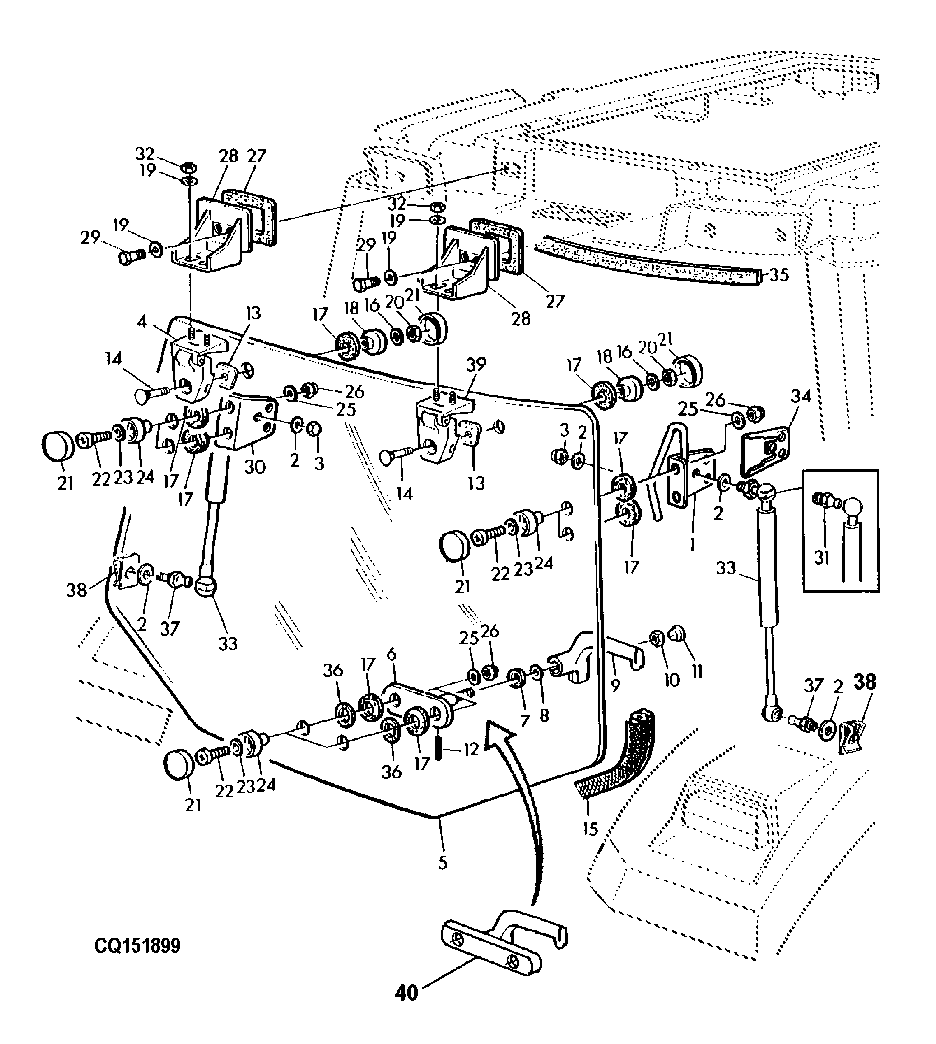

VENTANA TRASERA

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL111717	1	Handle	-
2	24M7008	6	Washer	8,4X23X1,5
3	14M7478	2	Lock Nut	-
4	AL110725	1	Hinge	LH
5	L78727	1	Windowpane	-
6	AL77794	1	Fulcrum	-
7	T27260	1	Washer	-
8	24M7252	1	Washer	-
9	R133450	1	Handle	-
10	14M7165	1	Lock Nut	M6
11	99M7109	1	Plug	OD=17,0MM
12	34M7126	1	Spring Pin	-
13	L111419	2	Gasket	-
14	03M7331	2	Bolt	M8X35
15	L114104	1	Weatherstrip	-
16	24M7298	2	Washer	8,4X2MM
17	L78704	8	Sealing Washer	-
18	L78851	2	Bushing	-
19	24M7026	8	Washer	9X17X1,6
20	14M7166	2	Lock Nut	M8
21	L78703	8	Cap	-
22	21M7310	6	Screw	M6X25
23	CQ01248	6	Washer	6,4X18MM
24	L78705	6	Bushing	-
25	24M7251	6	Washer	-
26	14M7376	6	Lock Nut	M6
27	L78693	2	Pad	-
28	L75449	2	Channel	-
29	19M7139	4	Cap Screw	M8X20
30	L111414	1	Angle	-
31	R97588	2	Ball Stud	-
32	14M7029	4	Nut	M8
33	AL114803	2	Gas Operated Cylinder	-
34	L111440	2	Cover	-
35	L112290	1	Weatherstrip	-
36	L110367	2	Washer	-
37	L113715	2	Ball Stud	-
38	L55969	2	Nut	-
39	AL110724	1	Hinge	RH
40	AL113815	1	Handle	-
