Открытый узел

STEERING / DRIVE CYLINDER ASSEMBLY

STEERING / DRIVE CYLINDER ASSEMBLY

STEERING / DRIVE CYLINDER ASSEMBLY

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

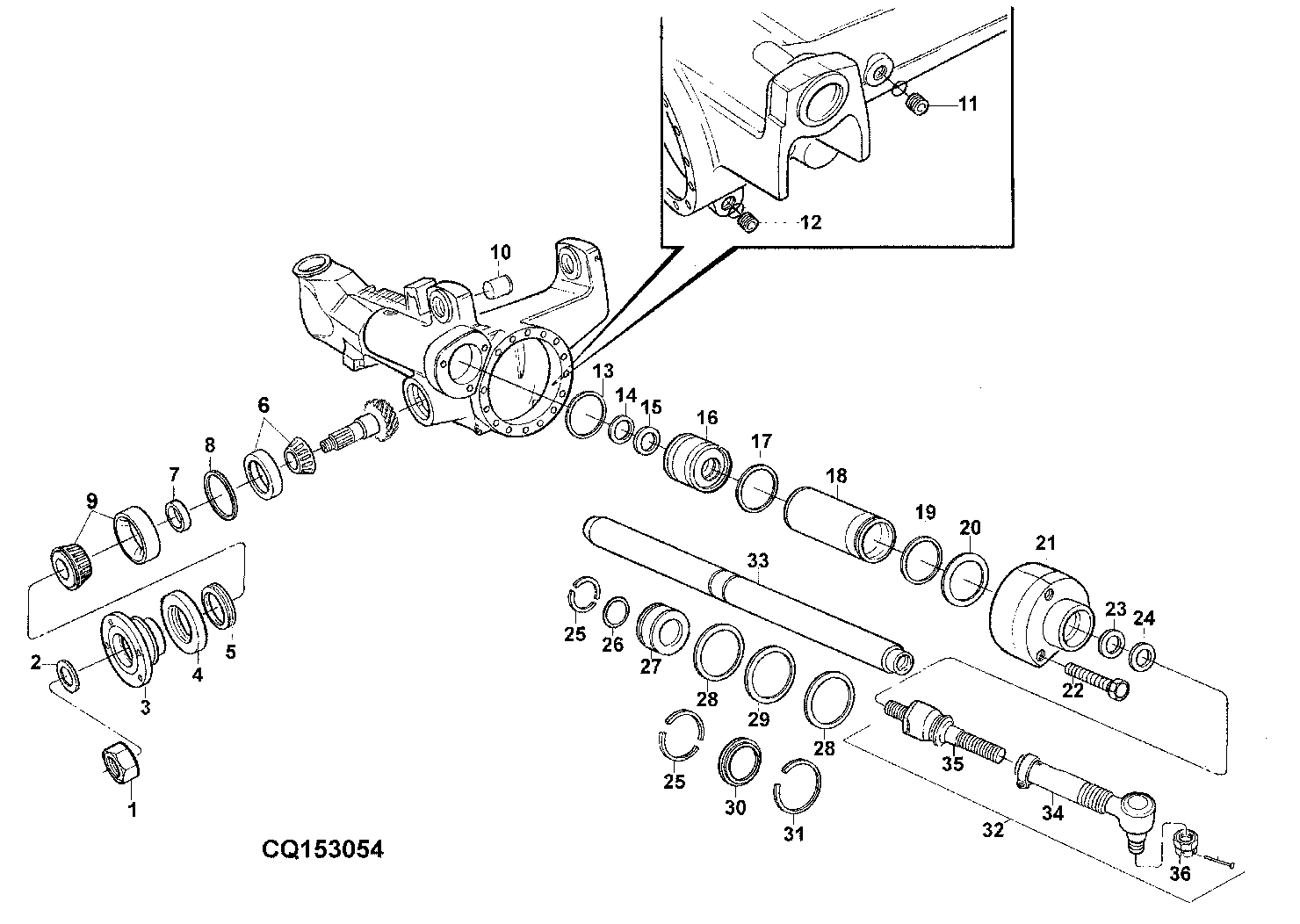

STEERING / DRIVE CYLINDER ASSEMBLY

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
9	AT148947	1	Tapered Roller Bearing	-
10	CQ27396	1	Bushing	-
10	CQ45134	1	Bushing	-
11	CQ27241	1	Plug	-
12	L220994	1	Plug	SUB FOR CQ27242
13	CQ27993	1	Ring	-
14	L55572	1	Scraper	-
15	L55473	1	Seal	-
16	CQ27386	1	GUIA	-
17	CQ27385	1	O-Ring	-
18	CQ27384	1	Cylinder	-
19	CQ27385	1	O-Ring	-
20	L55570	1	Washer	1.35
20	L55569	1	Washer	1.25
20	L55568	1	Washer	1.15
20	L55561	1	Ring	-
20	L55555	1	Washer	1.5; NLA; MARKED (2) L55577
20	L55556	1	Washer	1.4; NLA; MARKED (2) L55577
20	L55557	1	Washer	1.3
20	L55559	1	Washer	1.1
20	L55596	1	Washer	1.05
20	L55560	1	Washer	1.0
20	L55579	1	Washer	0.9
20	L55578	1	Washer	0.8
20	L55577	1	Shim	0.7
20	L55558	1	Washer	1.2
21	CQ27391	1	GUIA	-
22	CQ27392	1	Master Track Bolt	-
23	L55473	1	Seal	-
24	L55572	1	Scraper	-
25	L55561	1	Ring	-
26	L55471	1	O-Ring	-
27	CQ27388	1	Piston	NSEP ORDER AL210753
28	L55468	1	Scraper Ring	-
29	L55472	1	Seal	-
30	L55552	1	Seal	-
31	L56381	1	Snap Ring	-
32	DQ72728	1	Drag Link	SUB FOR DQ27395
33	CQ27387	1	Rod	NSEP ORDER AL210753
34	DQ72729	1	Tie Rod End	SUB FOR DQ28536
35	DQ67136	1	Tie Rod End	SUB FOR DQ28533
36	14M5409	1	Nut	M20
