Открытый узел

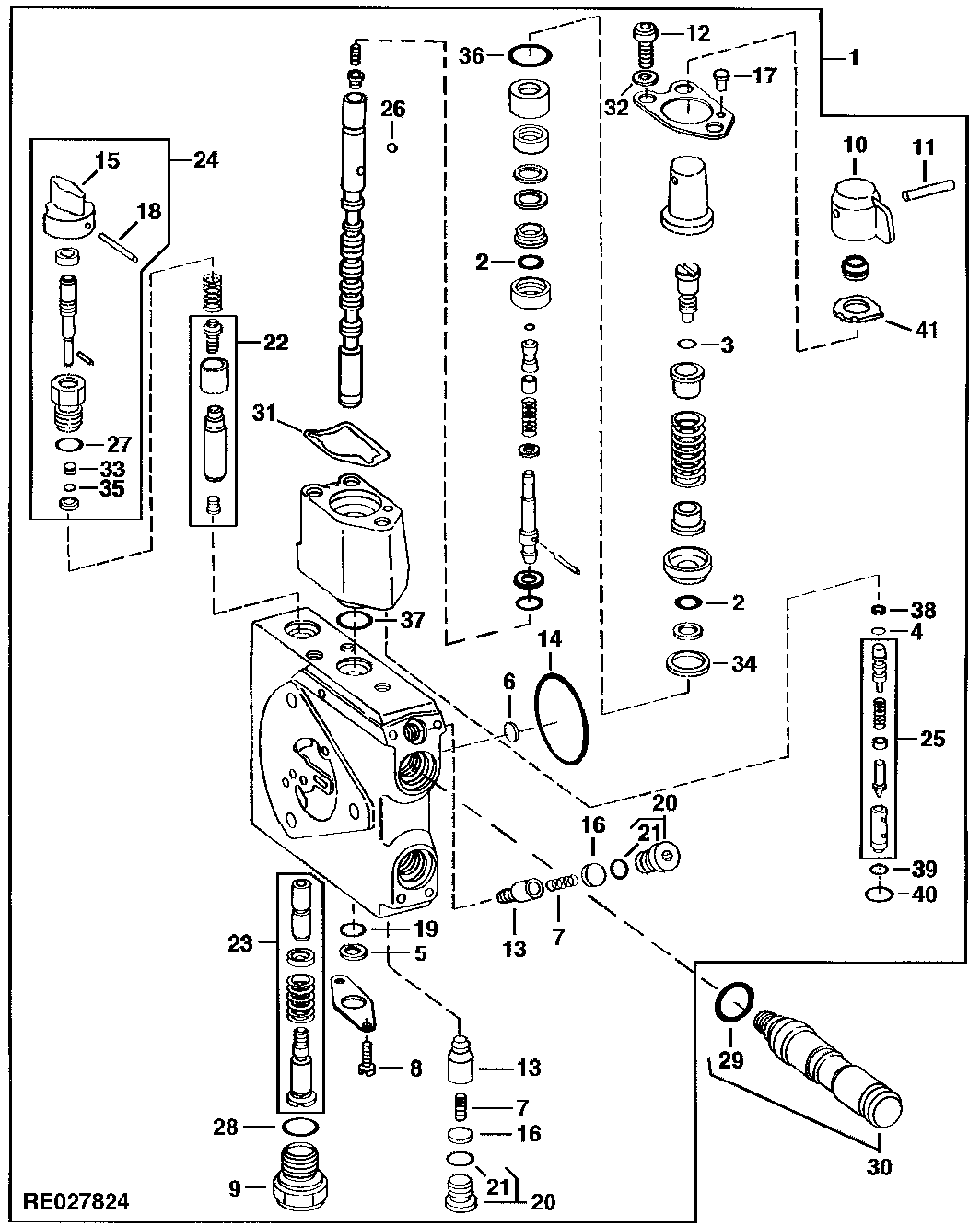

SELECTIVE CONTROL VALVE 301 SERIES (3 DETENT)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL77163	1	Control Valve	(SUB FOR AP32585)
2	E69117	2	O-Ring	15.545 X 2.616 mm (0.612" X 0.103")
3	R28782	1	O-Ring	8.915 X 1.829 mm (0.351" X 0.072")
4	R26976	1	O-Ring	2.896 X 1.778 mm (0.114" X 0.070")
5	AL110322	1	FLANGE	-
6	R95493	1	Disk	-
7	R111238	2	Compression Spring	-
8	19M7768	2	Screw	M6 X 16
9	R111242	1	Fitting Plug	-
10	R95491	1	Knob	-
11	25H723	1	Groove Pin	1/8" X 1-1/2"
12	19M8706	3	Screw	M6 X 75
13	R111288	2	Poppet	-
14	R95494	1	O-Ring	80 X 4 mm (3.150" X 0.157")
15	R95490	1	Knob	-
16	R111308	2	Ring	-
17	R113228	1	Plug	-
18	34H184	1	Spring Pin	1/8" X 1-1/8"
19	R111200	1	O-Ring	15.545 X 2.616 mm (0.612" X 0.103")
20	RE49624	2	Fitting Plug	-
21	R26375	2	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
22	RE49631	1	Kit	-
23	RE49633	1	Kit	(SUB FOR AP35824)
24	RE56127	1	Kit	-
25	RE50384	1	Repair Kit	-
26	RE50385	1	Detent Kit	-
27	R26906	1	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
28	U17409	1	O-Ring	26.594 X 2.946 mm (1-3/64" X 0.116")
29	51M7045	2	O-Ring	19.300 X 2.200 mm
30	AL112951	2	Hydr. Quick Coupler Socket	-
31	R118092	2	Gasket	-
32	R118192	3	Lock Washer	-
33	R113218	1	Back-Up Ring	145.796 X 210.312 X 31.242 mm (5.740" X 8.280" X 1.230")
34	R111504	1	Back-Up Ring	32.255 X 36.625 X 1.230 mm (1.270" X 1.442" X 0.048")
35	R117942	1	O-Ring	-
36	R111527	1	O-Ring	31.420 X 2.616 mm (1.237" X 0.103")
37	R113229	1	O-Ring	26.695 X 1.778 mm (1.051" X 0.070")
38	R113223	1	Back-Up Ring	100.711 X 161.925 X 31.242 mm (3.965" X 6-3/8" X 1.230")
39	R113224	1	O-Ring	7.645 X 1.067 mm (0.301" X 0.042")
40	R113226	1	O-Ring	9.754 X 1.778 mm (0.384" X 0.070")
41	R126667	1	Seal	-
..	R117738	1	Grease	0 .27 KG(1.5 OZ) TUBE
..	AP81538	1	Assembly Line Parts	(3A. SCV standard attachment)
..	AP81540	1	Assembly Line Parts	(3A. SCV deluxe attachment)

SELECTIVE CONTROL VALVE 301 SERIES (3 DETENT)

Нет текстового описания
