Открытый узел

STANDARD ARM ASSEMBLY (3.6M)

STANDARD ARM ASSEMBLY (3.6M)

STANDARD ARM ASSEMBLY (3.6M)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

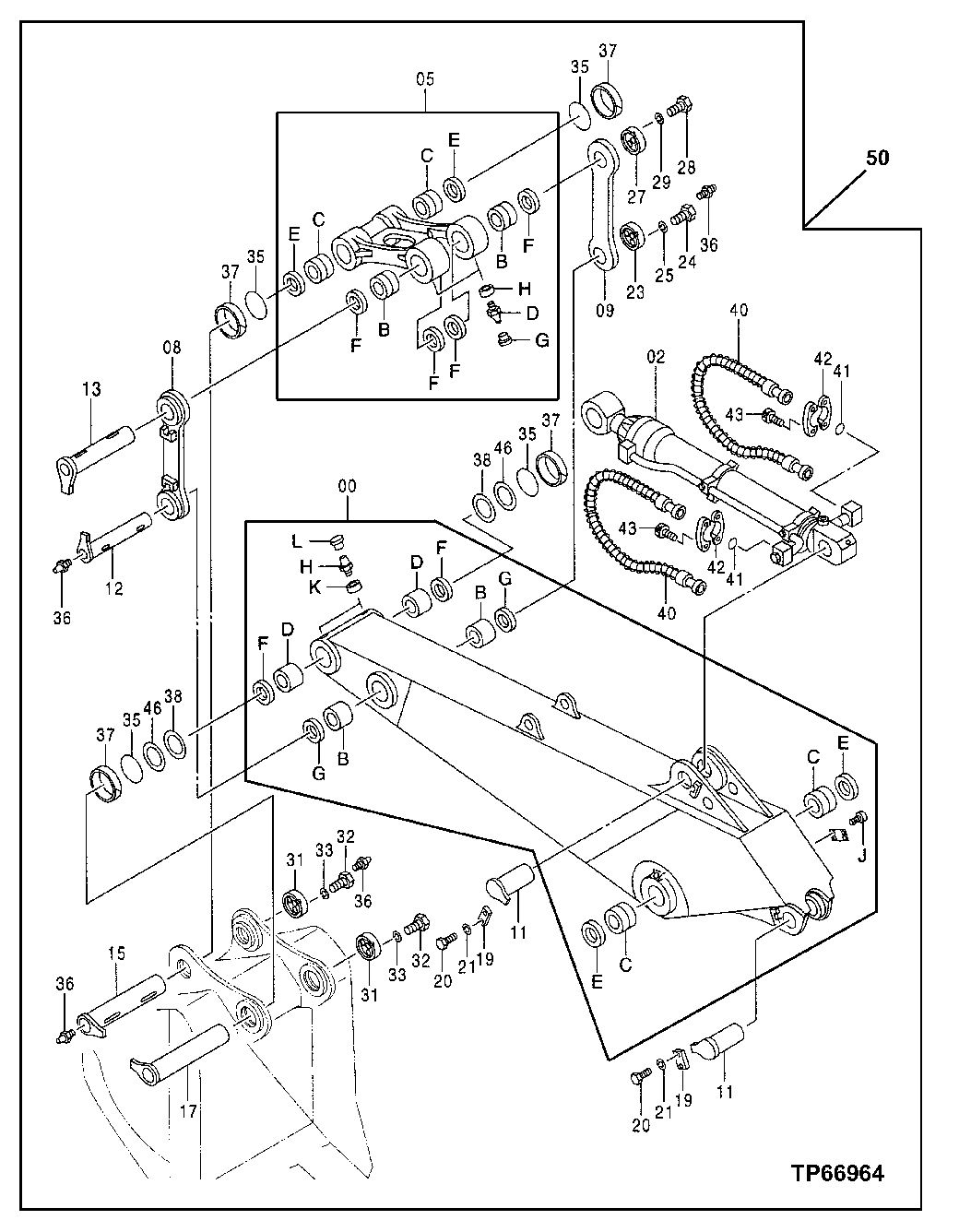

STANDARD ARM ASSEMBLY (3.6M)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9135250	1	Lift Arm	SUB FOR TH9135250
2	4604690J	1	Hydraulic Cylinder	SUB FOR TH4331078, 4331078, 4437039J OR 4604690
2	4437039J	1	Hydraulic Cylinder	-
5	9135251	1	Link	SUB FOR TH9135251
8	8065547	1	Link	SUB FOR TH8065547
9	8065548	1	Link	SUB FOR TH8065548
11	8067795	2	Pin Fastener	SUB FOR TH8067795
12	8067798	1	Pin Fastener	SUB FOR TH8067798
13	8085461	1	Pin Fastener	SUB FOR TH8067801 AND 8067801
15	8067806	1	Pin Fastener	SUB FOR TH8067806
17	8058964	1	Pin Fastener	SUB FOR TH8058964
19	4122729	2	Strap	SUB FOR AT131696
20	19M7950	4	Cap Screw	M20 X 45
21	12M7070	4	Lock Washer	20 mm
23	3015951	1	Stop	SUB FOR TH3015951
24	J241645	3	Bolt	SUB FOR THM111645 OR M111645
25	12H294	3	Lock Washer	5/8"
27	4246611	1	Stop	SUB FOR TH4246611
28	19M7950	3	Cap Screw	M20 X 45
29	12M7070	3	Lock Washer	20 mm
31	4251211	2	Stop	SUB FOR TH4251211
32	19M7950	6	Cap Screw	M20 X 45
33	12M7070	6	Lock Washer	20 mm
35	4247424	4	O-Ring	SUB FOR TH4247424
36	TH100074	4	Lubrication Fitting	-
37	4252730	4	Ring	SUB FOR TH4252730
38	4379158	2	Thrust Washer	SUB FOR TH4379158
40	4373644	2	Hydraulic Hose	SUB FOR TH4373644
41	T72216	2	O-Ring	37.694 X 3.531 mm (1-31/64" X 0.139")
42	AT131685	4	Flange Fitting	-
43	19M8734	8	Screw	M14 X 45
46	4379157	2	Thrust Washer	SUB FOR TH4379157
50	AT188508	1	Arm	WHOLEGOODS (INCLUDES ARM, BUCKET CYLINDER, HOSES, AND LINKAGE) (DOES NOT INCLUDE BUCKET)
0B	4129729	2	Bushing	SUB FOR TH4129729
0C	4218719	2	Bushing	SUB FOR TH4218719
0D	4332024	2	Bushing	SUB FOR TH4332024
0E	4251766	2	Seal	SUB FOR TH4251766
0F	4143624	2	Seal	SUB FOR TH4251207
0G	4251212	2	Seal	SUB FOR AT202303
0H	TH100074	2	Lubrication Fitting	-
0J	37H99	4	Screw	0.100" X 1/4"
0K	4130686	2	Bushing	SUB FOR AT217082
0L	4105912	2	Cap	SUB FOR AT217081
5B	4234708	2	Bushing	SUB FOR TH4234708
5C	4281149	2	Bushing	SUB FOR TH4281149
5D	TH100074	2	Lubrication Fitting	-
5E	4251767	2	Seal	SUB FOR TH4251767
5F	4251753	4	Seal	SUB FOR TH4251753
5G	4130686	2	Bushing	SUB FOR AT217082
5H	4105912	2	Cap	SUB FOR AT217081
