Открытый узел

PILOT PIPINGS REMOVAL DEVICE

PILOT PIPINGS REMOVAL DEVICE

PILOT PIPINGS REMOVAL DEVICE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

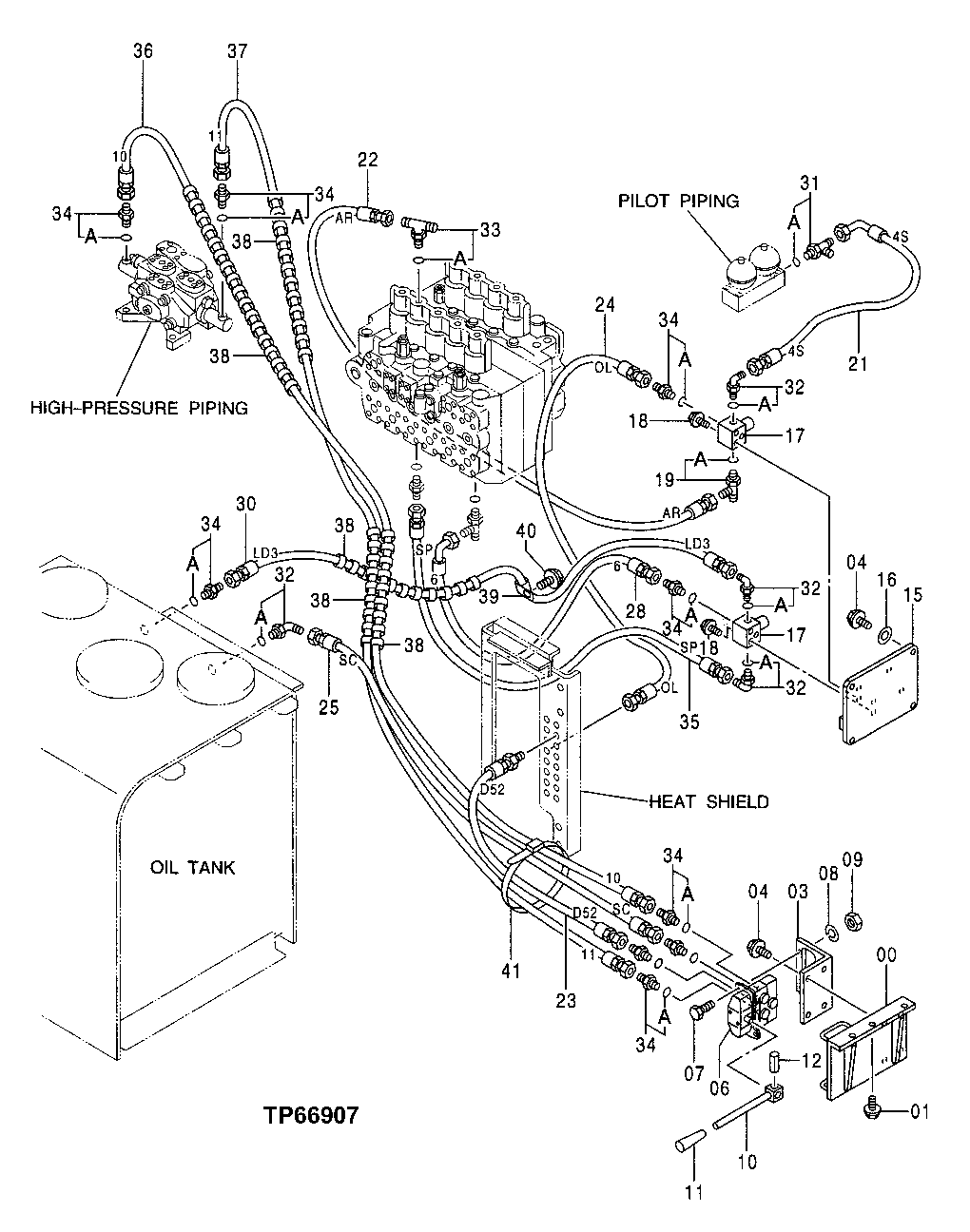

PILOT PIPINGS REMOVAL DEVICE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8070986	1	Bracket	SUB FOR TH8070986
1	19M8011	3	Cap Screw	M12 X 30
1	12M7058	3	Lock Washer	12 mm, SUB FOR 12M7067
3	8070979	1	Bracket	SUB FOR TH8070979
4	19M7402	8	Cap Screw	M10 X 25
4	12M7066	8	Lock Washer	10 mm
6	9074843	1	Hyd Actuated Control Valve	SUB FOR TH110188
7	19M7402	2	Cap Screw	M10 X 25
8	12M7066	2	Lock Washer	10 mm
9	14M7274	2	Nut	M10
10	9732429	1	Lever	SUB FOR AT132598
11	4122424	1	Grip	SUB FOR AT132489
12	34M7102	1	Spring Pin	5 X 26 mm
15	8070989	1	Panel	SUB FOR TH8070989
16	24M7028	4	Washer	10.500 X 20 X 2 mm
17	4729022	2	Solenoid Valve	SUB FOR AT202111 AND 4261289
18	-	2	Part 17	J010860 NLA
18	19M7932	2	Cap Screw	M8 X 16
18	-	2	Part 19	12M7065 NLA
19	4307265	1	Tee Fitting	SUB FOR TH4307265
21	AP34919	1	Hydraulic Hose	-
22	4308011	1	Hydraulic Hose	SUB FOR TH4308011
23	4375900	1	Hose	SUB FOR TH4375900
24	4379170	1	Hydraulic Hose	SUB FOR TH4379170
25	4308016	1	Hydraulic Hose	SUB FOR TH4308016
28	4387636	1	Hydraulic Hose	SUB FOR TH4387636
30	4670735	1	Hose	SUB FOR TH4393811; 4393811, 4319154, 4446833, 4489919 NLA
31	4205363	1	Tee Fitting	SUB FOR AT126362
32	AT318014	4	Elbow Fitting	SUB FOR 4156434; SUB FOR TH101930
33	4208911	1	Tee Fitting	SUB FOR AT126456
34	4200467	9	Adapter Fitting	SUB FOR TH108417
35	4368893	1	Hydraulic Hose	SUB FOR TH4368893
36	AT217777	1	Hydraulic Hose	-
37	AT213836	1	Hydraulic Hose	9/16" X 2900 mm (114-1/4") X 9/16"
38	TH100996	5	Hose Guard	-
39	4190275	1	Clamp	SUB FOR TH108598
40	12M7066	1	Lock Washer	10 mm
40	19M7938	1	Cap Screw	M10 X 20
41	H77698	10	Tie Band	-
19A	M800650	1	Packing	-
31A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
32A	M800650	1	Packing	-
33A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
34A	M800650	1	Packing	-
