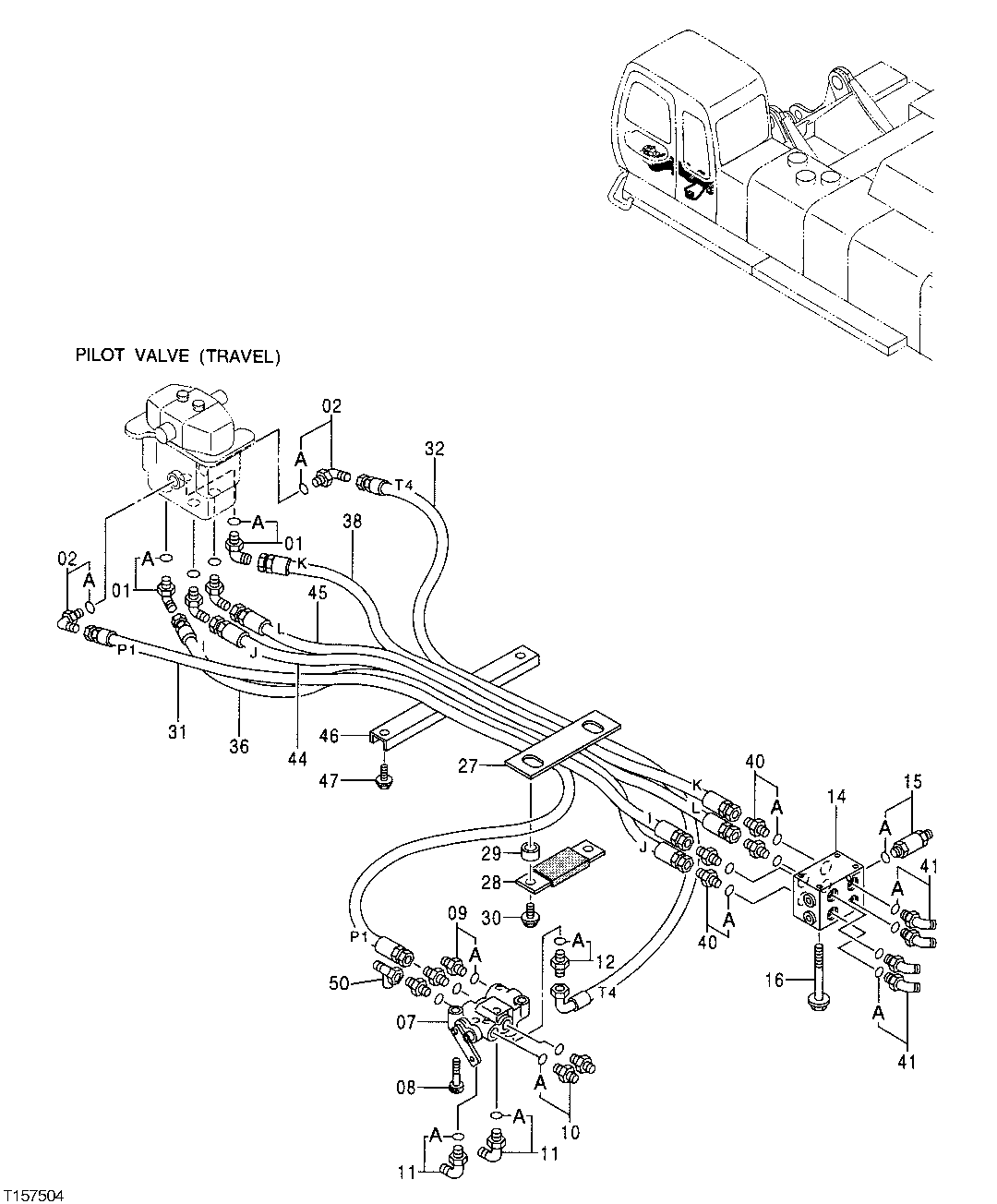

PILOT LINES (FROM PROPEL VALVE)

PILOT LINES (FROM PROPEL VALVE)

PILOT LINES (FROM PROPEL VALVE)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

PILOT LINES (FROM PROPEL VALVE)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT318014	4	Elbow Fitting	SUB FOR 4156434; SUB FOR TH101930
2	AT318014	2	Elbow Fitting	SUB FOR 4156434; SUB FOR TH101930
7	4254611	1	Flow Control Hyd. Valve	-
8	J781045	2	Screw	SUB FOR AT213616
9	4261938	3	Fitting	SUB FOR AT154285
10	4200466	2	Adapter Fitting	SUB FOR TH108320
11	A852333	2	Elbow Fitting	SUB FOR TH101047; SUB FOR 4154671
12	4200466	1	Adapter Fitting	SUB FOR TH108320
14	4254612	1	Flow Control Hyd. Valve	-
15	4254563	1	Pressure Switch	SUB FOR AT154212
16	19M8456	4	Cap Screw	M8 X 100
16	-	4	Part 19	12M7065 NLA
27	4270771	1	Plate	SUB FOR AT154311
28	9736384	1	Plate	SUB FOR AT154544
29	R54204	2	Half Sleeve	SUB FOR AT154312 OR 4270773
30	12M7066	2	Lock Washer	10 mm
30	19M8324	2	Cap Screw	M10 X 16
31	4323290	1	Hydraulic Hose	SUB FOR AT217091
32	AT216978	1	Hydraulic Hose	9/16" X 1200 mm (47-1/4") X 9/16"
36	AT48434	1	Hydraulic Hose	9/16" X 1066 mm (42") X 9/16"
38	AT48434	1	Hydraulic Hose	9/16" X 1066 mm (42") X 9/16"
40	4200466	4	Adapter Fitting	SUB FOR TH108320
41	4190244	4	Elbow Fitting	SUB FOR TH106152
44	AT48434	1	Hydraulic Hose	9/16" X 1066 mm (42") X 9/16"
45	AT48434	1	Hydraulic Hose	9/16" X 1066 mm (42") X 9/16"
46	4323723	1	Channel	SUB FOR AT201277
47	12M7066	2	Lock Washer	10 mm
47	19M8324	2	Cap Screw	M10 X 16
50	4246672	1	Tee Fitting	-
1A	M800650	1	Packing	-
2A	M800650	1	Packing	-
9A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
10A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
11A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
12A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
15A	CH19111	1	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
40A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
41A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
