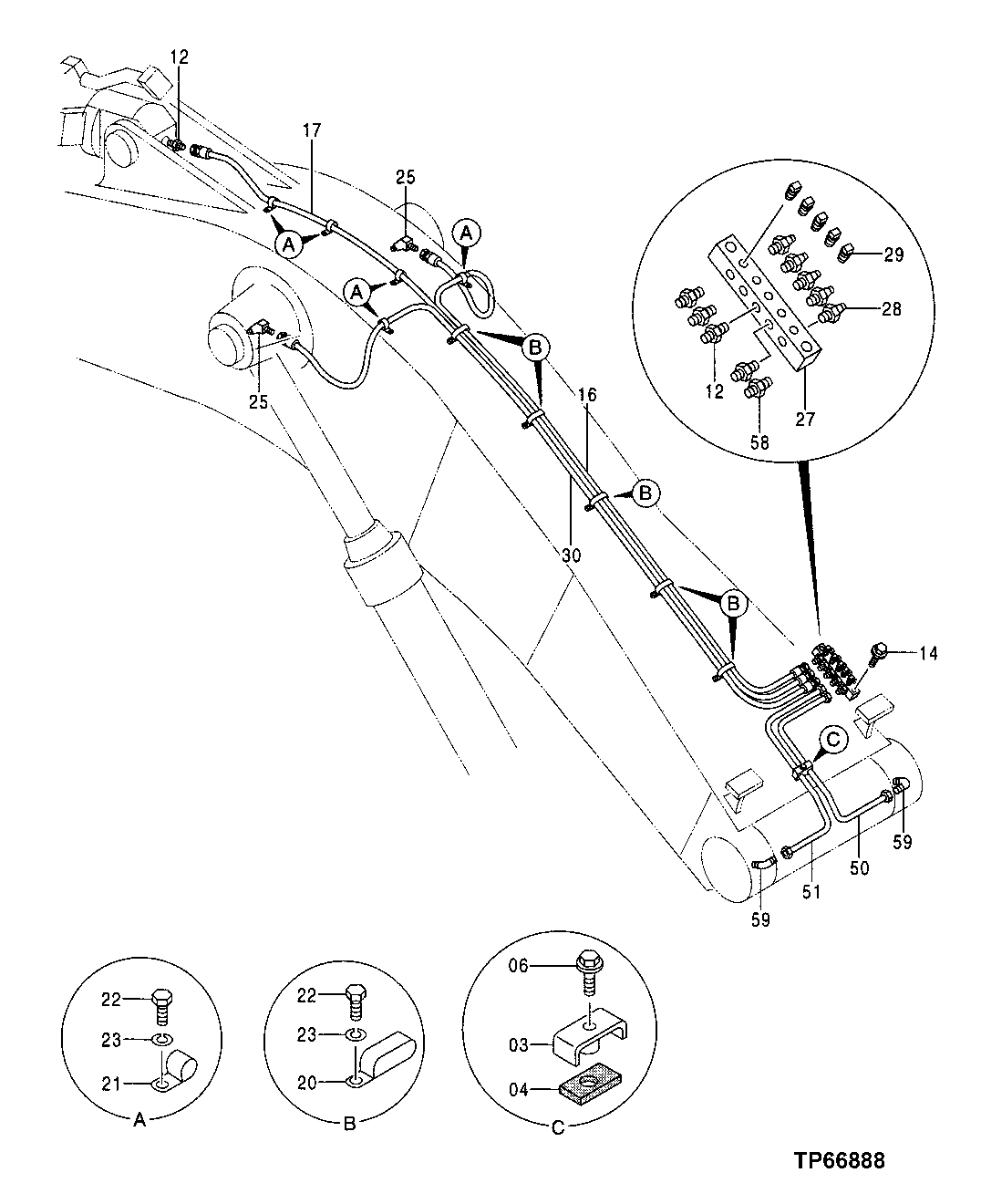

Lubricate Pipings - Standard Boom, Heavy Duty Boom

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	9736422	1	Clamp	(SUB FOR AT202175)
4	AT318012	1	Isolator	(SUB FOR 4269657 ) (SUB FOR AT130970)
6	19M7662	1	Cap Screw	M10 X 30
6	12M7066	1	Lock Washer	10 mm
12	X4-4FTX-S	4	Adapter Fitting	(SUB FOR TH100963)
14	19M7658	2	Cap Screw	M10 X 50
14	12M7066	2	Lock Washer	10 mm
16	4391322	1	Hydraulic Hose	(SUB FOR TH4391322)
17	4342975	1	Hydraulic Hose	(SUB FOR TH4342975)
20	T152608	5	Clamp	-
21	4190261	5	Clip	(SUB FOR TH109649)
22	19M8324	10	Cap Screw	M10 X 16
23	12M7066	10	Lock Washer	10 mm
25	4154655	2	Elbow Fitting	(SUB FOR TH101056)
27	4337738	1	Junction Block	(SUB FOR TH4337738)
28	TH100074	5	Lubrication Fitting	-
29	T115963	5	Fitting Plug	-
30	4391323	1	Hydraulic Hose	(SUB FOR TH4391323)
50	4343018	1	Oil Line	(SUB FOR TH4343018)
51	4343019	1	Oil Line	(SUB FOR TH4343019)
58	4130169	1	Fitting	(SUB FOR TH101391)
59	4130175	2	Fitting	(SUB FOR TH101392)

Lubricate Pipings - Standard Boom, Heavy Duty Boom

Нет текстового описания
