Front Pipings - Standard or Heavy Duty Boom

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	(ARM) (SEE ARM CYLINDER PAGE FOR DETAIL)
5	8061204J	1	Oil Line	(SUB FOR TH8061204 OR 8061204)
6	8061205J	2	Oil Line	(SUB FOR TH8061205 OR 8061205)
7	8041209J	1	Oil Line	(SUB FOR TH8041209 OR 8041209)
8	8041210J	1	Oil Line	(SUB FOR TH8041210 OR 8041210)
9	8061206J	1	Oil Line	(SUB FOR TH8061206 OR 8061206)
10	8061207J	1	Oil Line	(SUB FOR TH8061207 OR 8061207)
11	8061208J	2	Oil Line	(SUB FOR TH8061208 OR 8061208)
12	8061209J	1	Oil Line	(SUB FOR TH8061209 OR 8061209)
16	4342703	12	Half Clamp	(SUB FOR TH4342703)
17	4342699	12	Spacer	(SUB FOR TH4342699)
18	4342695	6	Block Clamp	(SUB FOR TH4342695)
20	4342772	4	Half Clamp	(SUB FOR TH4342772)
21	4342723	14	Half Clamp	(SUB FOR TH4342723)
24	J021295	32	Bolt	(SUB FOR THJ021295)
27	4373645	2	Hydraulic Hose	(SUB FOR TH4373645)
31	T34248	13	O-Ring	47.219 X 3.531 mm (1-55/64" X 0.139")
32	T72216	3	O-Ring	37.694 X 3.531 mm (1-31/64" X 0.139")
33	4075854	8	Flange Fitting	(SUB FOR TH4075854)
34	AT131685	4	Flange Fitting	-
35	19M8208	52	Screw	M16 X 50
36	19M8734	12	Screw	M14 X 45

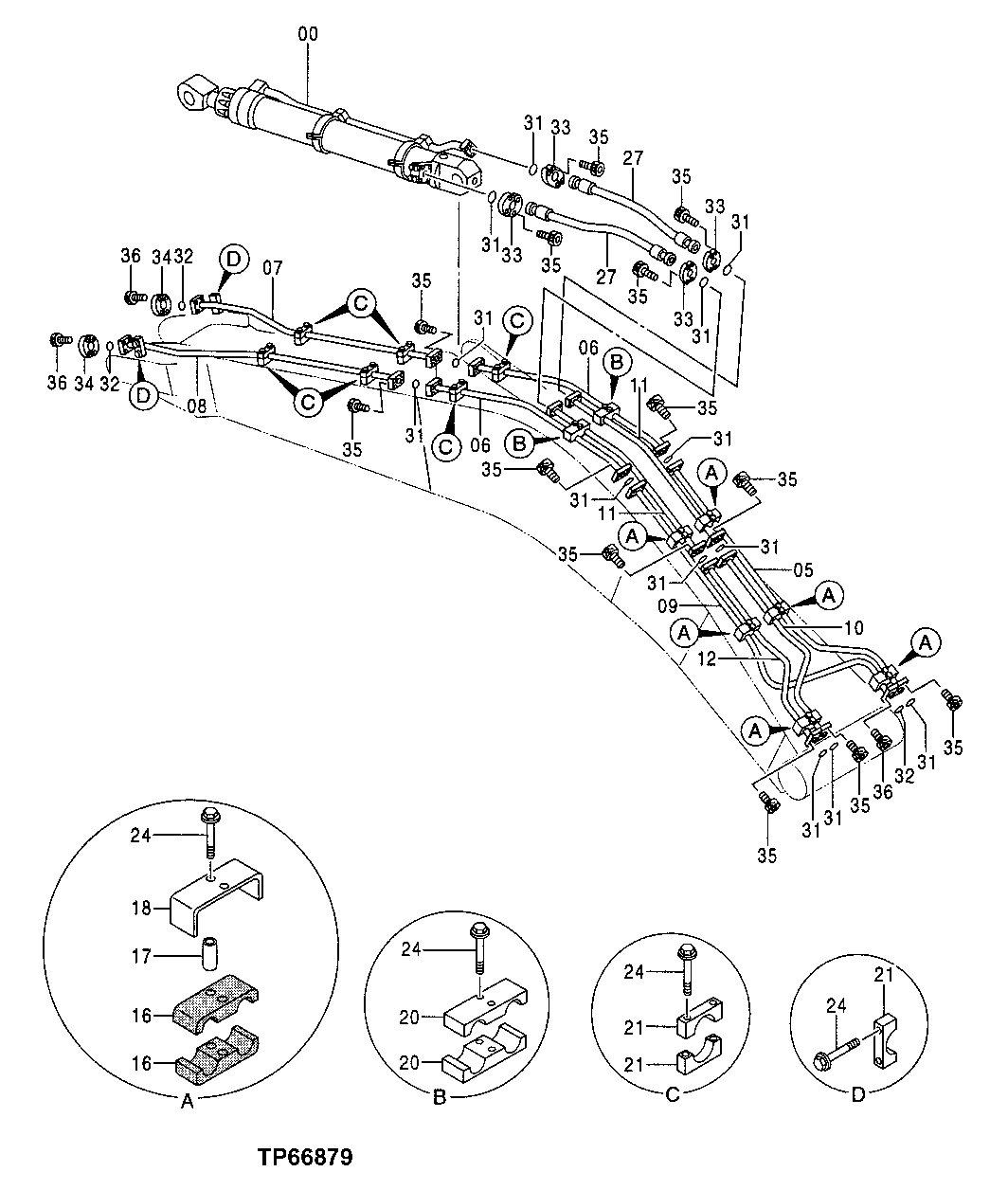

Front Pipings - Standard or Heavy Duty Boom

Нет текстового описания
