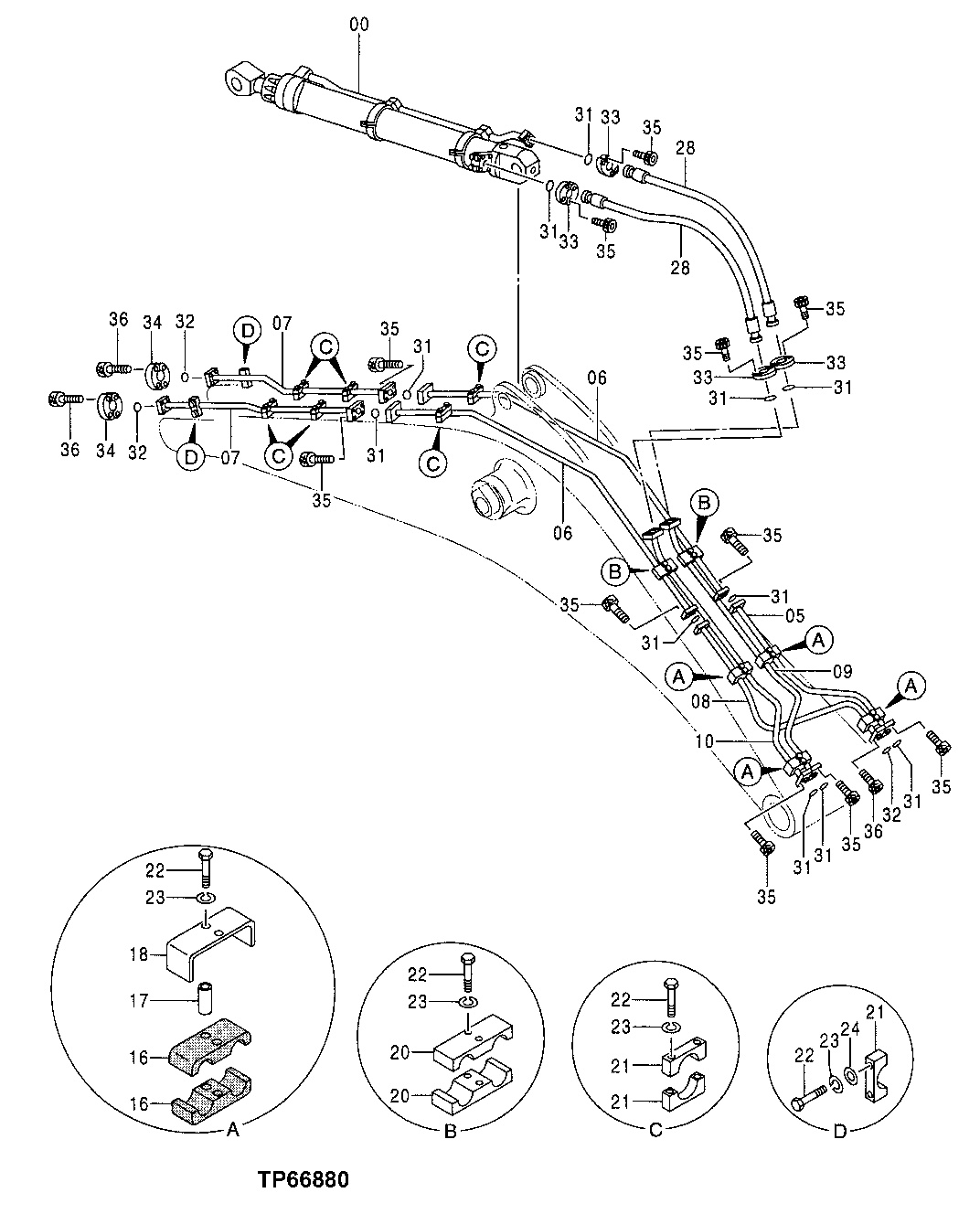

Front Pipings - Mass Excavating Boom

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	(ARM) (SEE ARM CYLINDER PAGE FOR DETAIL)
5	8065036	1	Oil Line	(SUB FOR TH8065036)
6	8065037	2	Oil Line	(SUB FOR TH8065037)
7	8047133	2	Oil Line	(SUB FOR TH8047133)
8	8065038	1	Oil Line	(SUB FOR TH8065038)
9	8065039	1	Oil Line	(SUB FOR TH8065039)
10	8065040	1	Oil Line	(SUB FOR TH8065040)
16	4342703	8	Half Clamp	(SUB FOR TH4342703)
17	4342699	8	Spacer	(SUB FOR TH4342699)
18	4342695	4	Block Clamp	(SUB FOR TH4342695)
20	4342772	4	Half Clamp	(SUB FOR TH4342772)
21	4342723	14	Half Clamp	(SUB FOR TH4342723)
22	19M7349	28	Cap Screw	M12 X 95
23	12H301	28	Lock Washer	1/2"
24	24M7047	4	Washer	13 X 24 X 2.500 mm
28	4349970	2	Hydraulic Hose	(SUB FOR TH4349970)
31	T34248	11	O-Ring	47.219 X 3.531 mm (1-55/64" X 0.139")
32	T72216	3	O-Ring	37.694 X 3.531 mm (1-31/64" X 0.139")
33	4075854	8	Flange Fitting	(SUB FOR TH4075854)
34	AT131685	4	Flange Fitting	-
35	19M8208	44	Screw	M16 X 50
36	19M8734	12	Screw	M14 X 45

Front Pipings - Mass Excavating Boom
