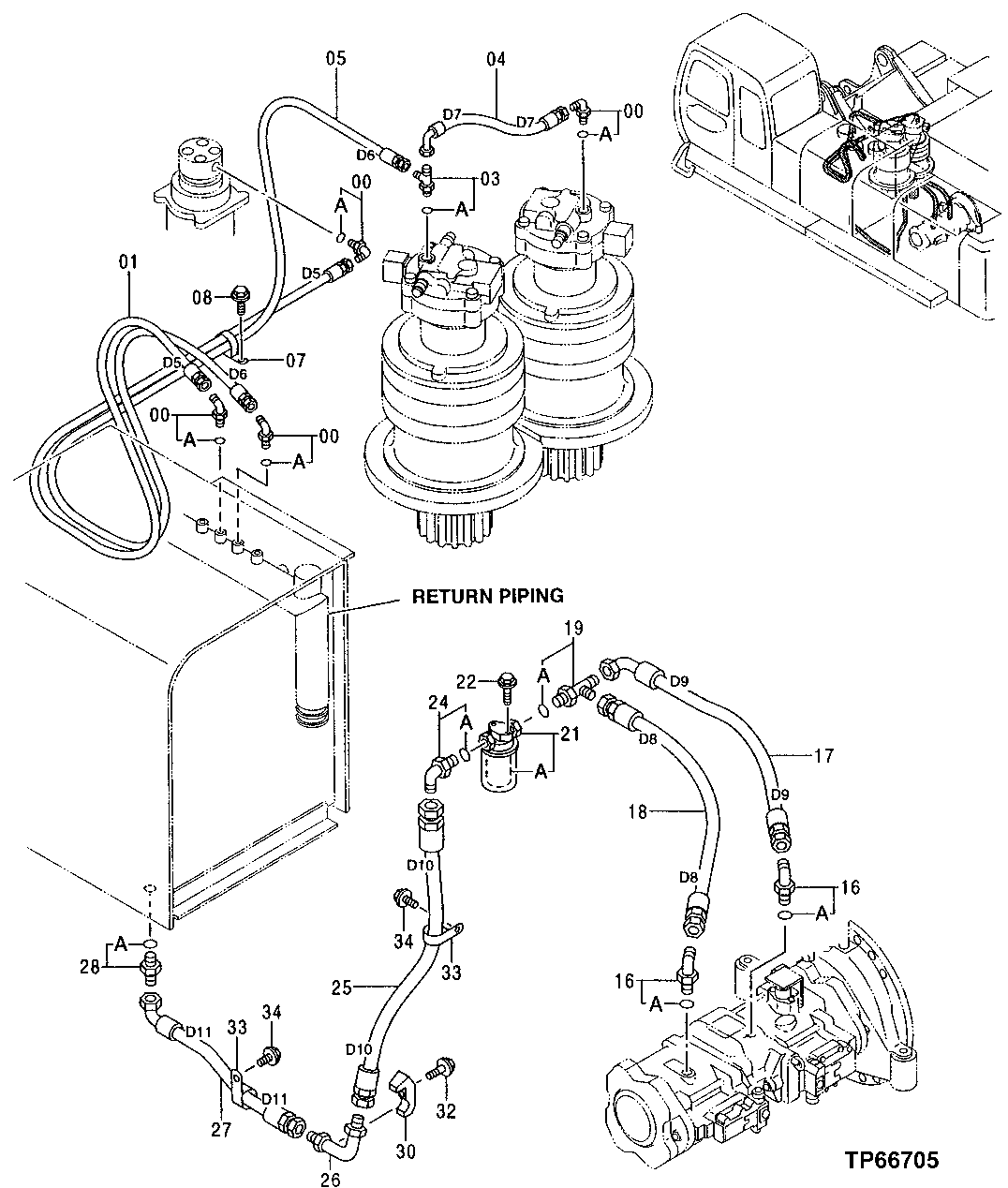

DRAIN PIPING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4154672	4	Elbow Fitting	(SUB FOR TH101008)
1	4332394	1	Hydraulic Hose	(SUB FOR TH4332394)
3	4217343	1	Tee Fitting	(SUB FOR AT131873)
4	4332389	1	Hydraulic Hose	(SUB FOR TH4332389)
5	4332390	1	Hydraulic Hose	(SUB FOR TH4332390)
7	XCL-29	1	Hose Clamp	(SUB FOR TH110522 OR 4193848)
8	19M7938	1	Cap Screw	M10 X 20
8	12M7066	1	Lock Washer	10 mm
16	4156435	2	ELBOW FITTING	(SUB FOR TH101989)
17	4373682	1	Hydraulic Hose	(SUB FOR TH4373682)
18	4373683	1	Hydraulic Hose	(SUB FOR TH4373683)
19	4317618	1	Tee Fitting	(SUB FOR TH4317618)
21	4362444	1	Filter	(SUB FOR AT175916)
22	19M7402	2	Cap Screw	M10 X 25
22	12M7066	2	Lock Washer	10 mm
24	4156436	1	Elbow Fitting	(SUB FOR TH101925)
25	4373684	1	Hydraulic Hose	(SUB FOR TH4373684)
26	9747073	1	Elbow Fitting	(SUB FOR TH9747073)
27	4373685	1	Hydraulic Hose	(SUB FOR TH4373685)
28	4214444	1	Adapter Fitting	(SUB FOR TH4214444)
30	4053598	1	Clamp	(SUB FOR TH101032)
32	12H301	1	Lock Washer	1/2"
32	19M8348	1	Cap Screw	M12 X 65
33	XCL-29	2	Hose Clamp	(SUB FOR TH110522 OR 4193848)
34	19M7402	2	Cap Screw	M10 X 25
34	12M7066	2	Lock Washer	10 mm
0A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), (SUB FOR U46489)
3A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), (SUB FOR U46489)
16A	AT318035	1	O-Ring	(SUB FOR 4506424, TH100055)
19A	TH101926	1	O-Ring	28.700 X 3.500 mm (1.130" X 0.138")
21A	4363399	1	Filter Element	(SUB FOR AT175919)
24A	TH101926	1	O-Ring	28.700 X 3.500 mm (1.130" X 0.138")
28A	TH101926	1	O-Ring	28.700 X 3.500 mm (1.130" X 0.138")
