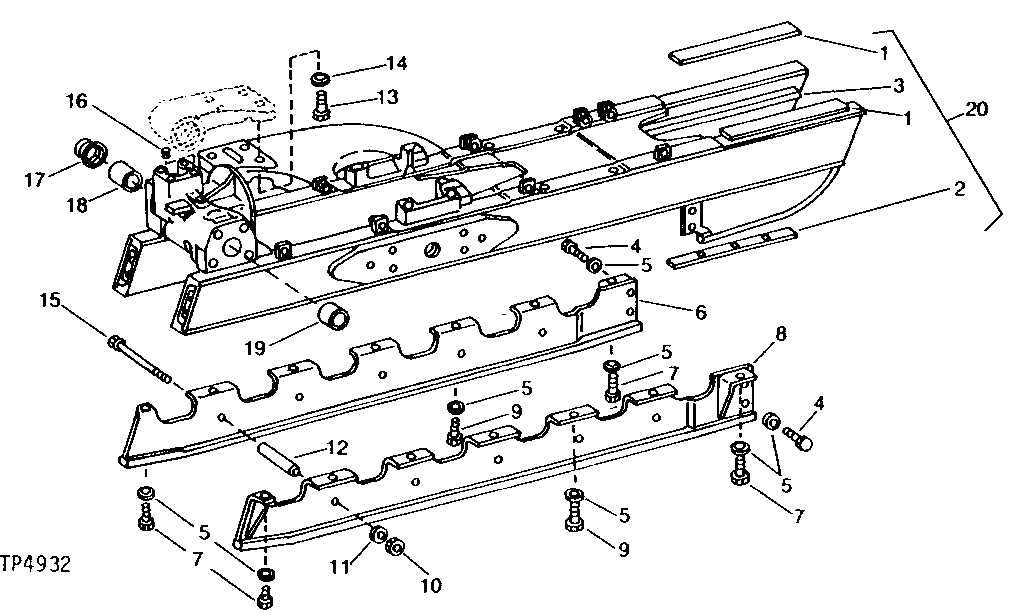

TRACK FRAME AND ROCK GUARDS (SERIAL NO. -296247) [01B05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T49313	2	REINFORCEMENT	UPPER WEAR (REFERENCE 750B TECH MANUAL)
2	T49314	2	STRAP	LOWER WEAR (REFERENCE 750B TECH MANUAL) (SUB T80313 AND T78950)
3	T54493	2	GUSSET	(SUB T80312)
4	19H1833	4	Cap Screw	5/8" X 1-1/4"
5	T497T	14	WASHER	-
6	AT47986	2	GUARD	L.H. (SUB AT58886)
7	19H2706	4	Cap Screw	HS, SAE 8, 5/8" X 2"
8	AT47985	2	GUARD	R.H. (SUB AT58885)
9	19H2994	10	Cap Screw	HS, SAE 8, 5/8" X 1-1/2"
10	14H794	5	Nut	3/4"
11	12H236	5	Lock Washer	3/4"
12	T58787	5	BUSHING	22.225 X 31.750 X 245.491 MM (7/8" X 1-1/4" X 9.665") (SUB FOR T49361)
13	19H2410	4	CAP SCREW	HS, SAE 8, 3/4" X 3"
14	R78019	4	Washer	(SUB FOR T21397)
15	08H4108	5	BOLT	3/4" X 11-1/2"
16	15H561	1	Pipe Plug	1/2"
17	AT47977	1	Seal	-
18	T49324	1	Bushing	-
19	T49325	1	Bushing	-
20	AT67411	1	FRAME	TRACK, R.H. (SUB FOR AT52455) (SUB AT78586, (2) AT78588 AND T82267)
20	AT67412	1	FRAME	TRACK, L.H. (SUB FOR AT52456) (NOT ILLUSTRATED)

TRACK FRAME AND ROCK GUARDS (SERIAL NO. -296247) [01B05]
