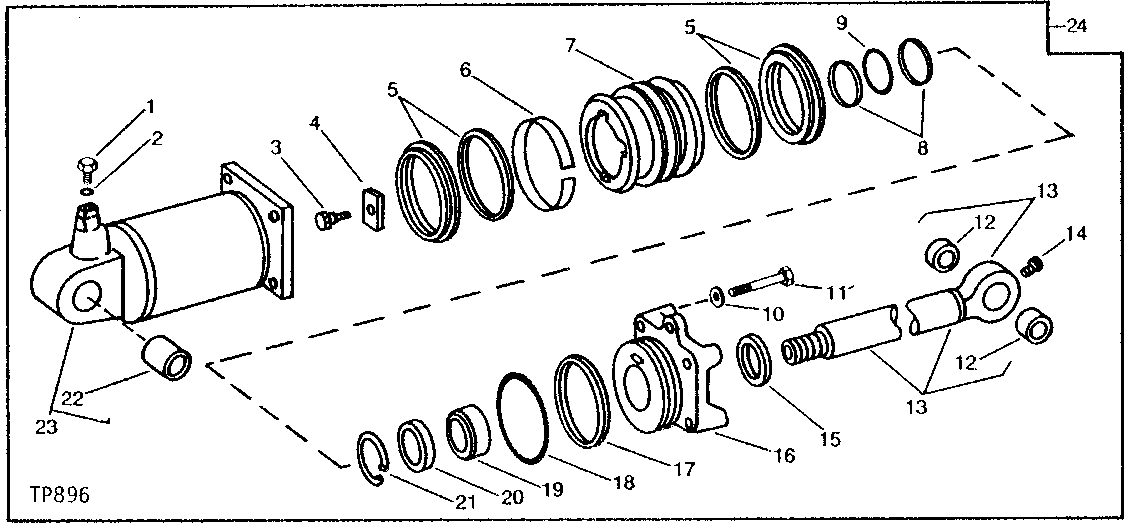

TILT CYLINDER (INSIDE DOZER) [04D19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R27218	1	Fitting Plug	-
2	R26448	1	O-Ring	-
3	R70772	1	CAP SCREW	-
4	R68301	1	STRAP	-
5	RE11181	2	SEAL	(K) (SUB FOR AR91554)
6	U43397	1	WEAR RING	(K)
7	R69098	1	PISTON	-
8	R78823	2	BACK-UP RING	(K) (SUB FOR R35684, THIS APPLICATION)
9	R86192	1	O-RING	(K) (SUB FOR U12331)
10	T10510	4	Washer	(SUB FOR 24M7353)
11	19H3027	4	Cap Screw	3/4" X 3-1/2"
12	T41995	2	BUSHING	-
13	AR91976	1	HYDRAULIC CYLINDER ROD	WITH END
14	N10145	1	Fitting Plug	-
15	U43388	1	SEAL	(K)
16	R70238	1	GUIDE	-
17	R78820	1	BACK-UP RING	(K) (SUB FOR U43392, THIS APPLICATION)
18	U43393	1	O-RING	(K)
19	U43389	1	WEAR RING	(K)
20	R76782	1	SEAL	(K) (SUB FOR T36189)
21	U43391	1	Snap Ring	(K)
22	U43808	1	BUSHING	-
23	AR91971	1	HYDRAULIC CYLINDER BARREL	-
24	AR91968	1	HYDRAULIC CYLINDER	(SUB RE17341)

TILT CYLINDER (INSIDE DOZER) [04D19]
