RIGHT-HAND INSTRUMENT PANEL HARNESS [02J06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H75541	1	Clamp	(WITH LEVER STEERING) (SUB FOR R34557)
2	AT78634	1	Wiring Lead	(SUB FOR AT50828, THIS APPLICATION)
3	AT50824	1	WIRING HARNESS	(SUB AT59234)
3	AT59234	1	WIRING HARNESS	-
3	AT74705	1	WIRING HARNESS	(SUB FOR AT72167) (SUB AT104626, AT77726 AND AT41441)
3	AT104626	1	WIRING HARNESS	(SUB FOR AT81542)
4	21H1301	1	SCREW	NO. 10 X 1/2"
5	AT42040	1	CIRCUIT BREAKER	15 AMPERE
6	14H785	1	Nut	5/16"
7	24H1136	1	Washer	11/32" X 11/16" X 0.065"
8	R46414	1	Clamp	(SUB FOR AH78125, THIS APPLICATION)
9	14H631	2	Nut	0.190"
10	12H246	3	LOCK WASHER	0.190"
11	19H2020	1	Cap Screw	5/16" X 1/2"
12	T50382	1	ANGLE	-
13	14H778	1	Nut	0.190"
14	AT13846	1	CLAMP	(WITH LEVER STEERING)
15	37H47	1	SCREW	NO. 8 X 1/2" (WITH LEVER STEERING)
16	AT77726	1	Relay	(USE WITH AT81542)
17	AT41441	1	TIE BAND	-

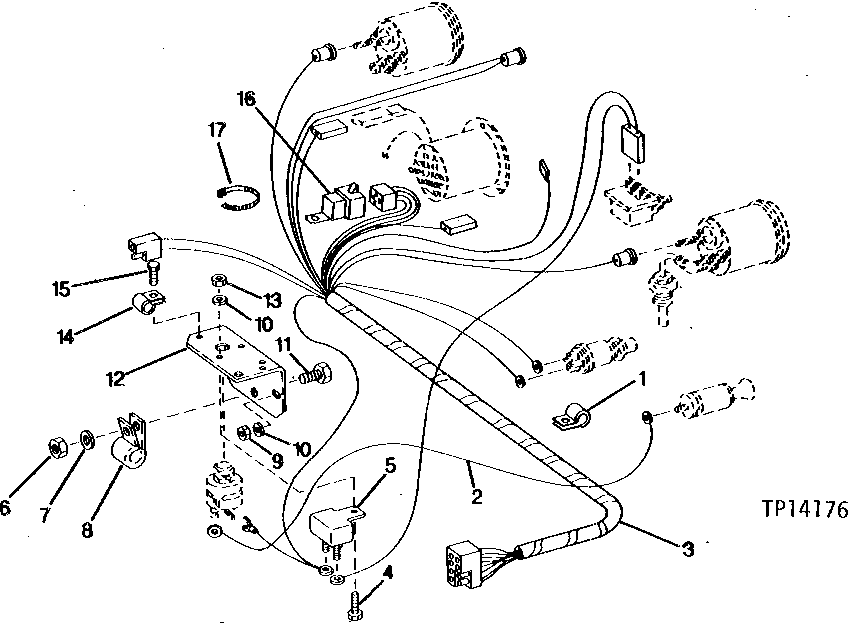

RIGHT-HAND INSTRUMENT PANEL HARNESS [02J06]

Нет текстового описания
