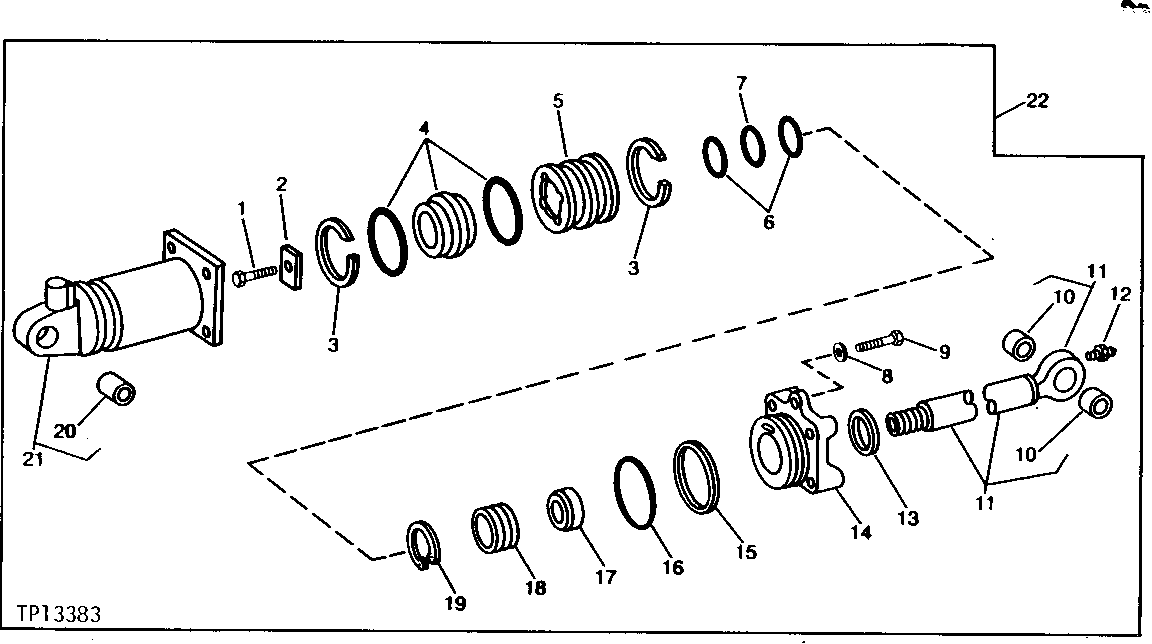

REPLACEMENT TILT CYLINDER (INSIDE DOZER) [04D20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R70772	1	CAP SCREW	-
2	R70101	1	STRAP	-
3	R78603	2	WEAR RING	(K1)
4	RE13498	1	SEAL	(K1)
5	R80522	1	PISTON	-
6	R80521	2	Back-Up Ring	(K2)
7	R86192	1	O-RING	(K2) (SUB FOR U12331)
8	T10510	4	Washer	(SUB FOR 24M7353)
9	19H3027	4	Cap Screw	3/4" X 3-1/2"
10	T41995	2	BUSHING	-
11	AR91976	1	HYDRAULIC CYLINDER ROD	-
12	N10145	1	Fitting Plug	-
13	U43388	1	SEAL	(K2)
14	R70238	1	GUIDE	-
15	R78820	1	BACK-UP RING	(K1)
16	U43393	1	O-RING	(K1)
17	U43389	1	WEAR RING	(K2)
18	R76782	1	SEAL	(K2)
19	U43391	1	Snap Ring	-
20	U43808	1	BUSHING	-
21	AR91971	1	HYDRAULIC CYLINDER BARREL	-
22	RE17341	1	HYDRAULIC CYLINDER	-

REPLACEMENT TILT CYLINDER (INSIDE DOZER) [04D20]
