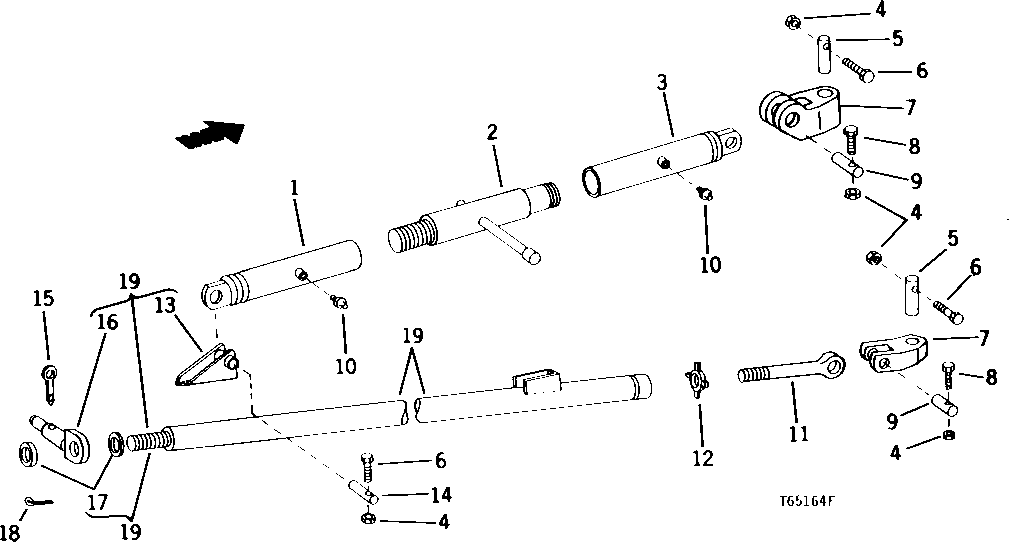

PITCH JACKS AND STRUTS MODEL 6520 (MECHANICAL TILT ANGLE DOZER) (SERIAL NO. -704676) [04C13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT55905	2	JACK	PITCH RIGHT HAND THREAD
2	AT56921	2	SHAFT	-
3	AT55906	2	JACK	PITCH LEFT HAND THREAD
4	BP12214	10	Lock Nut	1/2"
5	T78846	4	PIN FASTENER	(SUB FOR T58141)
6	19H1868	6	CAP SCREW	1/2" X 3-3/4"
7	T76379	4	CLEVIS	(SUB FOR T58138)
8	19H3586	4	Cap Screw	1/2" X 4-1/4"
9	T78845	4	PIN FASTENER	(SUB FOR T58139)
10	T162396	4	Lubrication Fitting	(SUB FOR JD7798) STRAIGHT, 1/8"
11	T58144	2	BOLT	-
12	T58145	2	NUT	2-1/8"
13	T58134	1	PIVOT	-
14	T78848	2	PIN FASTENER	(SUB FOR T38145)
15	AT55903	2	PIN FASTENER	-
16	T58131	2	PIN	-
17	T58130	4	BUSHING	-
18	11M7038	2	Cotter Pin	6.300 X 40 MM
19	AT55901	1	SUPPORT	RIGHT
19	AT62462	1	SUPPORT	(SUB AT159922) (ALSO ORDER (10) T46180) RIGHT
19	AT55901	1	SUPPORT	LEFT (NOT ILLUSTRATED) (SUB FOR AT55902)
19	AT62462	1	SUPPORT	(SUB AT159922) (ALSO ORDER (10) T46180) LEFT (NOT ILLUSTRATED)
