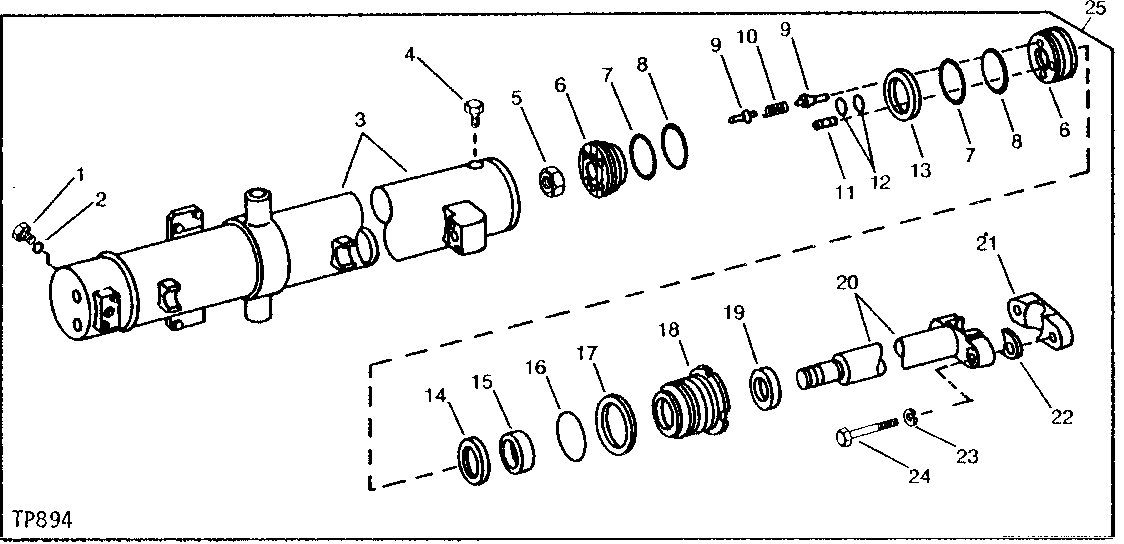

LIFT CYLINDER (INSIDE DOZER) [04D17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R27094	1	Drain Plug	-
2	R26286	1	O-Ring	-
3	AR91969	1	HYDRAULIC CYLINDER BARREL	-
4	22H1077	1	SET SCREW	1/4" X 5/16"
5	L2235CU	1	LOCK NUT	-
6	T59373	2	PISTON	-
7	T56904	2	WASHER	(K)
8	T56903	2	WASHER	(K)
9	T48381	4	POPPET	-
10	N31765	2	SPRING	-
11	T48382	1	DOWEL PIN	-
12	R29463	2	O-Ring	(K)
13	U46747	1	WEAR RING	(K)
14	R76774	1	SEAL	(K) (SUB FOR T48369)
15	U43999	1	WEAR RING	(K)
16	R41987	1	O-Ring	(K)
17	R79000	1	BACK-UP RING	(K) (SUB FOR U46746, THIS APPLICATION)
18	R80941	1	GUIDE	(SUB FOR T48368)
19	U45230	1	SEAL	(K)
20	AT52379	1	ROD	-
21	R74211	1	UNIVERSAL JOINT	(SUB FOR T48372)
22	T48370	1	SHIM	0.9 MM (.036")
22	T48371	1	Shim	1.5 MM (.060")
23	12H234	2	LOCK WASHER	1"
24	19H3099	2	CAP SCREW	1" X 3-3/4"
25	AR105291	2	HYDRAULIC CYLINDER	(SUB FOR AR96017)

LIFT CYLINDER (INSIDE DOZER) [04D17]

Нет текстового описания
