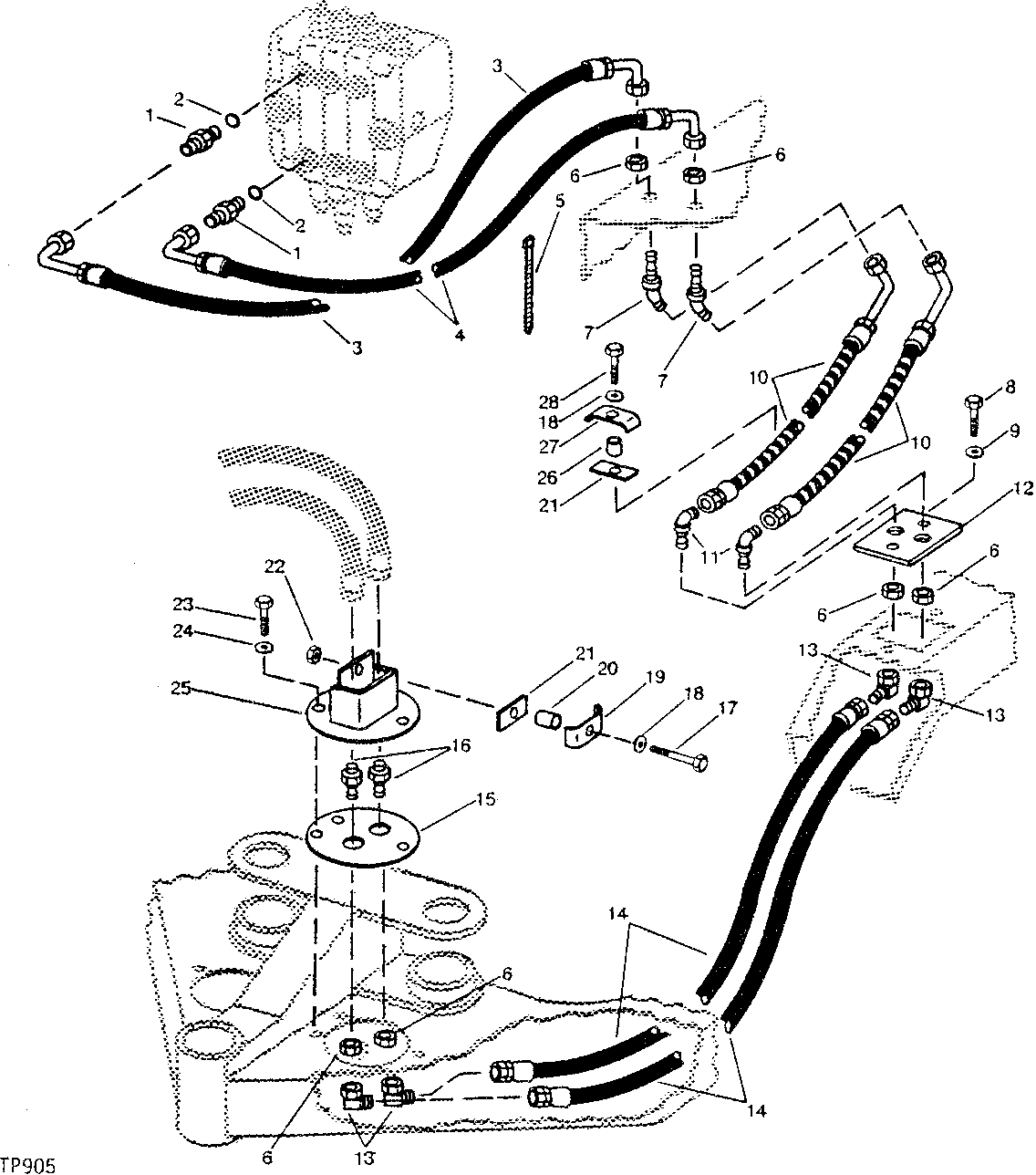

CONTROL VALVE TO ANGLE CYLINDER HYDRAULICS (INSIDE DOZER) [04E04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T27603	2	Fitting	-
2	R29936	2	O-Ring	-
3	AT65119	1	HYDRAULIC HOSE	-
4	AT65120	1	HYDRAULIC HOSE	-
5	R76477	2	Tie Band	(SUB FOR T44946 AND A49232) (SUB FOR H77698, THIS APPLICATION)
6	14H810	6	Nut	7/8"
7	T68219	2	FITTING	45°
8	19H2898	2	Cap Screw	1/2" X 1-1/4"
9	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
10	AT65117	2	HYDRAULIC HOSE - FABRICATE	-
11	T15641	2	Fitting	90° (NO LONGER AVAILABLE)
12	T68893	1	PLATE	-
13	AT69321	4	ADAPTER FITTING	90°, (SUB FOR AH77612, THIS APPLICATION)
14	AT65104	2	HYDRAULIC HOSE - FABRICATE	2 312 MM LONG (7/8" X 91")
15	T69398	1	PLATE	-
16	N112216	2	Fitting	-
17	19H3065	1	Cap Screw	3/8" X 2"
18	24H1305	3	Washer	13/32" X 13/16" X 0.065"
19	U43911	1	CLAMP	-
20	R63684	1	Sleeve	-
21	T41119	2	STRAP	-
22	T11234	1	Lock Nut	-
23	19H2993	3	Cap Screw	HS, SAE 8, 1/2" X 1-1/2"
24	12H301	3	Lock Washer	1/2"
25	AT66000	1	GUARD	-
26	T50392	1	BUSHING	-
27	T32707	1	CLAMP	-
28	19H1801	1	CAP SCREW	3/8" X 2"

CONTROL VALVE TO ANGLE CYLINDER HYDRAULICS (INSIDE DOZER) [04E04]

Нет текстового описания
