Открытый узел

CONTROL VALVE TILT SECTION [04G01]

CONTROL VALVE TILT SECTION [04G01]

CONTROL VALVE TILT SECTION [04G01]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

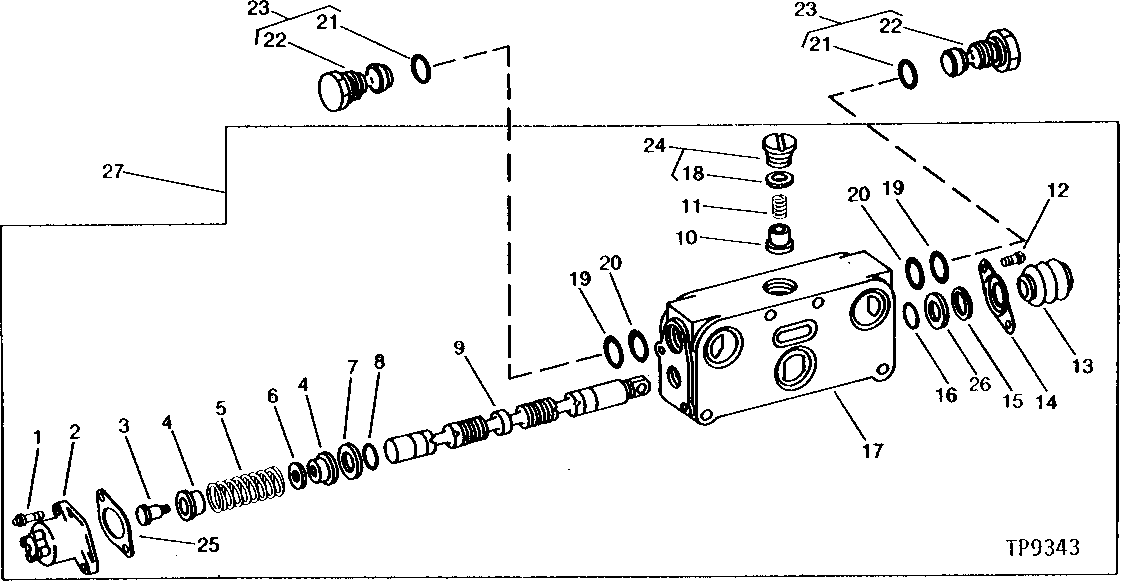

CONTROL VALVE TILT SECTION [04G01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T31036	2	SCREW	-
2	AT30017	1	CAP	-
2	T75507	1	CAP	-
3	T31048	1	SCREW	-
3	T75509	1	SCREW	-
4	T31042	2	ROUND RETAINER	-
5	T31033	2	EXTENSION SPRING	-
6	N31767	1	WASHER	-
7	T31031	1	WASHER	-
8	U11343	1	O-RING	-
8	T57247	1	O-Ring	-
9	-	1	Part 12	(SUB AT48557)
9	-	1	Part 13	(SUB AT73463)
10	T31040	1	PLUNGER	-
11	T31041	1	SPRING	-
12	21H1140	2	SCREW	1/4" X 3/8"
13	U44068	1	BOOT	-
14	T31038	1	RETAINER	-
15	T31037	1	WASHER	-
16	U44067	1	O-Ring	-
16	R495R	1	O-Ring	(SUB FOR T57248)
17	-	1	Part 22	(SUB AT48557)
17	-	1	Part 23	(SUB AT73463)
18	T74425	1	O-Ring	(SUB FOR T42798)
19	T31039	2	BACK-UP RING	-
19	T42800	2	BACK-UP RING	-
20	H21957	2	O-Ring	-
21	P51079	2	O-Ring	-
22	T31047	2	PLUG	RELIEF VALVE CAVITY
23	AT30012	2	PLUG	RELIEF VALVE CAVITY
24	AT47354	1	FITTING PLUG	-
25	T75508	1	GASKET	-
26	T77284	1	WASHER	-
27	AT48557	1	VALVE	(SUB AT73463)
27	AT73463	1	SPOOL VALVE	-
