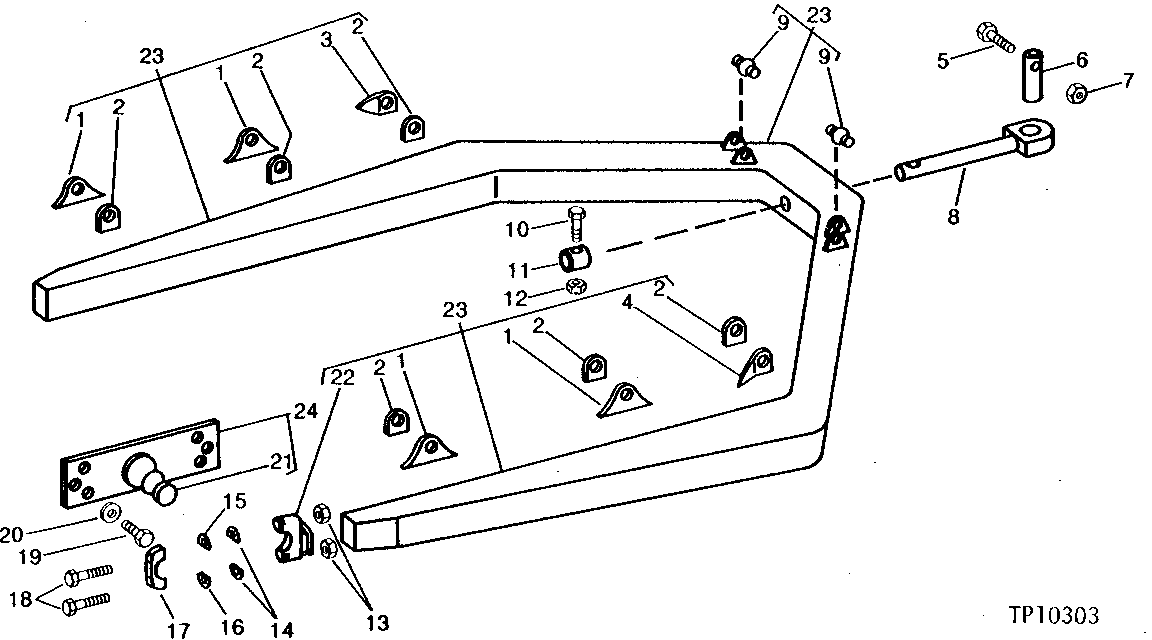

C-FRAME MODEL 6520 (HYDRAULIC AND MECHANICAL TILT ANGLE DOZER) [04C12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T57985	4	PLATE	REAR
2	T129041	6	STRAP	(SUB FOR T57986 AND T60327)
3	T57989	1	BRACKET	LEFT FRONT
4	T57984	1	BRACKET	RIGHT FRONT
5	19H3544	1	Cap Screw	1/2" X 4-1/2"
6	T58140	1	Pin	-
7	BP12214	1	Lock Nut	1/2"
8	T78847	1	Pin Fastener	(SUB FOR T58136)
9	T49148	2	Ball	CYLINDER MOUNTING
10	08H4751	1	CAP SCREW	HS, SAE 8, 1" X 6-1/4"
11	T58137	1	Bushing	-
12	T34950	1	Nut	-
13	K40018	4	Lock Nut	(SUB FOR T66667)
14	T58941	4	PLATE	-
15	T49100	1	Plate	(SUB FOR T49099) 1.52 MM (.060")
16	T49100	1	Plate	0.91 MM (.036")
17	T49101	2	CAP	-
18	19H3527	4	Cap Screw	1" X 7"
19	19H1861	12	CAP SCREW	7/8" X 2-1/2"
20	T19572	12	Washer	-
21	T49081	2	TRUNNION	BALL
22	T49079	2	PIVOT	-
23	AT55804	1	FRAME	-
23	AT62454	1	FRAME	(SUB AT111S53) (ORDER FROM ROCKLAND MANUFACTURING)
23	AT111S53	1	Frame	(ORDER FROM ROCKLAND MANUFACTURING)
24	AT47671	2	TRUNNION	-

C-FRAME MODEL 6520 (HYDRAULIC AND MECHANICAL TILT ANGLE DOZER) [04C12]

Нет текстового описания
