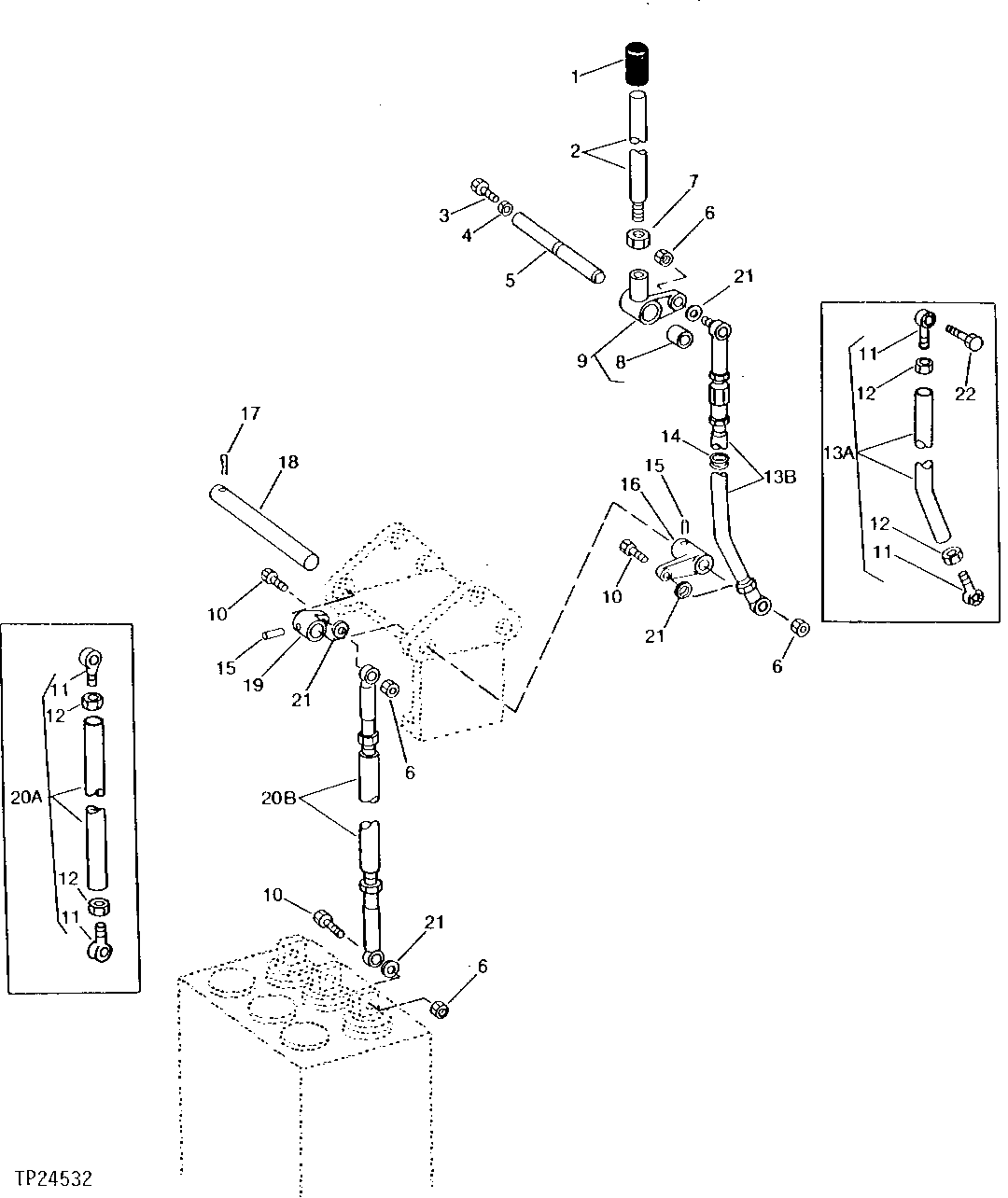

AUXILIARY VALVE CONTROL LEVER (WITHOUT CAB) (WITHOUT LOW GROUND PRESSURE TRACK) [04B23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 2	(TO HOLE GRIP ON AUXILIARY LEVER)
1	T37058	1	GRIP	(SUB FOR AP17808, THIS APPLICATION)
2	T120386	1	ROD	(SUB FOR T48087) (ALSO ORDER T37058)
3	19H2284	1	Cap Screw	3/8" X 7/8"
4	12H304	1	Lock Washer	3/8"
5	T48086	1	PIN FASTENER	-
6	T16464	4	Lock Nut	-
7	14H821	1	Nut	5/8"
8	M1640T	2	BUSHING	-
9	AT64256	1	BELLCRANK	(SUB FOR AT46600) (ALSO ORDER T67454)
10	19H1849	3	Cap Screw	5/16" X 1-1/2"
11	AT46594	4	LINK END	-
12	14H463	4	NUT	5/16"
14	R45537	1	Grommet	-
15	25H1180	2	GROOVE PIN	5/16" X 1-3/8"
16	T48079	1	LEVER	-
17	11M7083	1	Cotter Pin	3.200 X 50 MM
18	T72090	1	PIN FASTENER	(SUB FOR T48098)
19	T48077	1	LEVER	-
21	12H303	4	Lock Washer	5/16"
22	19H1849	1	Cap Screw	5/16" X 1-1/2"
13A	AT46610	1	ROD	(SUB AT65882)
13B	AT65882	1	ROD	-
20A	AT46611	1	ROD	(SUB AT65880)
20B	AT65880	1	ROD	-

AUXILIARY VALVE CONTROL LEVER (WITHOUT CAB) (WITHOUT LOW GROUND PRESSURE TRACK) [04B23]
