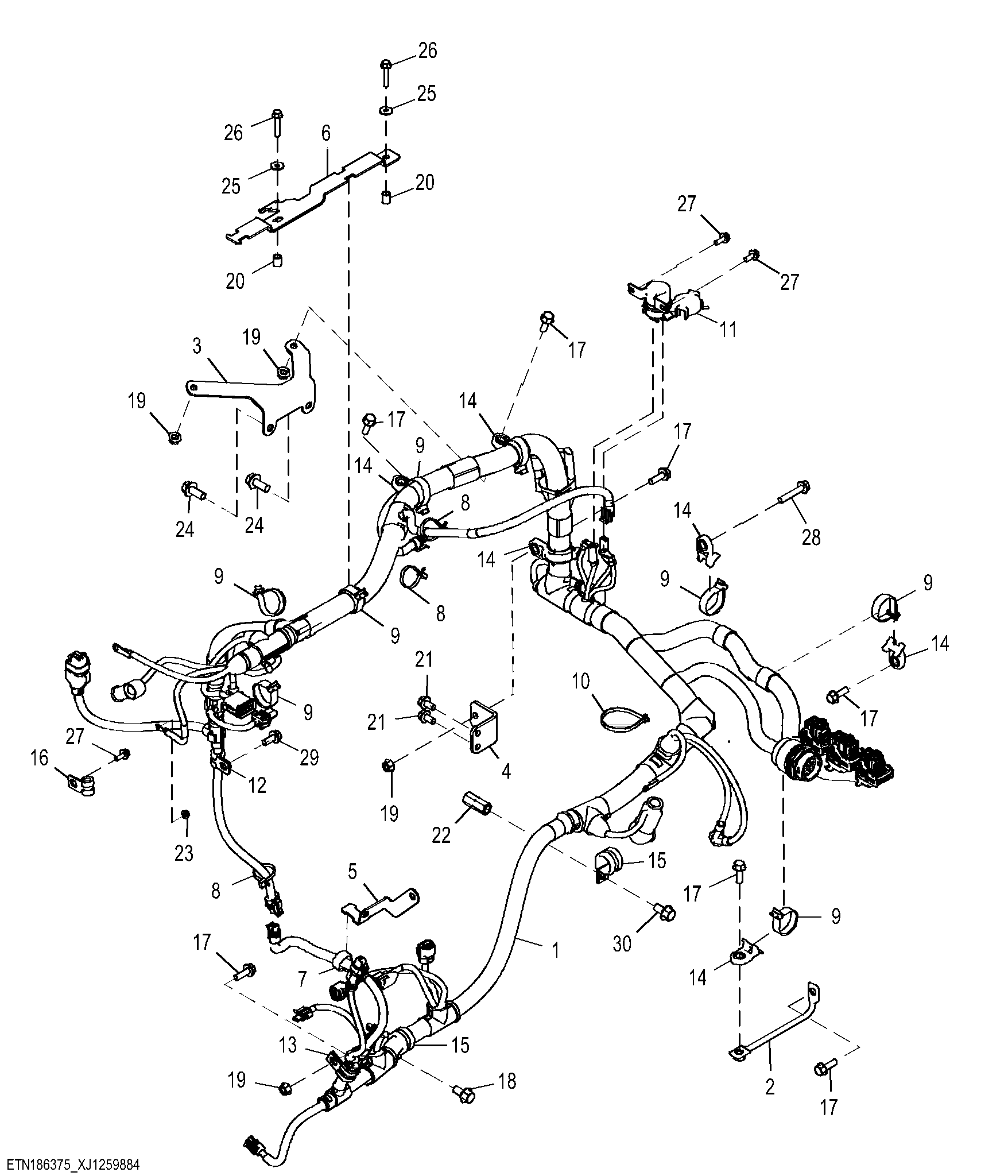

Engine Harness (Engine 6068HDW89-RE552916)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT481117	1	Wiring Harness	Engine Wiring Harness Components on Separate Page
2	AT445314	1	Bracket	-
3	T380253	1	Bracket	-
4	T380252	1	Bracket	-
5	T380251	1	Bracket	-
6	T412660	1	Bracket	-
7	H224073	1	Tie Band	-
8	R44302	3	Tie Band	-
9	H224073	10	Tie Band	-
10	R44302	1	Tie Band	-
11	AT145341	1	Relay	24 V
12	T75276	1	Clamp	-
13	T74416	1	Clamp	-
14	N380408	7	Clamp	-
15	T120536	2	Clamp	-
16	T269643	1	Clamp	-
17	19M7867	8	Screw	M8 X 25
18	19M7784	1	Screw	M10 X 20
19	14M7298	4	Flange Nut	M8
20	T186068	2	Spacer	-
21	19M7865	2	Screw	M8 X 16
22	N405833	1	Nut	-
23	14M7375	1	Flange Nut	M5
24	19M7785	2	Screw	M10 X 25
25	24M7139	2	Washer	6.400 X 18 X 1.600 mm
26	19M8290	2	Screw	M6 X 35
27	19M7775	3	Screw	M6 X 16
28	19M7799	1	Screw	M8 X 45
29	19M7866	1	Screw	M8 X 20
30	19M7783	1	Screw	M10 X 16

Engine Harness (Engine 6068HDW89-RE552916)

Нет текстового описания
